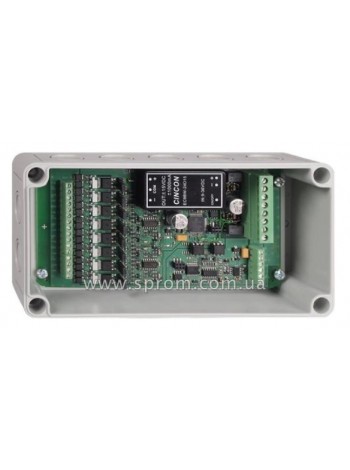

Модуль вводу BX-MDI8
Модуль BX-MDI8 має 8 вхідних ліній, які можуть використовуватися для підключення 8-ми радіальних безадресних шлейфів або 8-ми входів до шлейфу the Integral X-LINE.
Для роботи модуля потрібне підключення зовнішнього резервованого джерела живлення.
Основні характеристики:

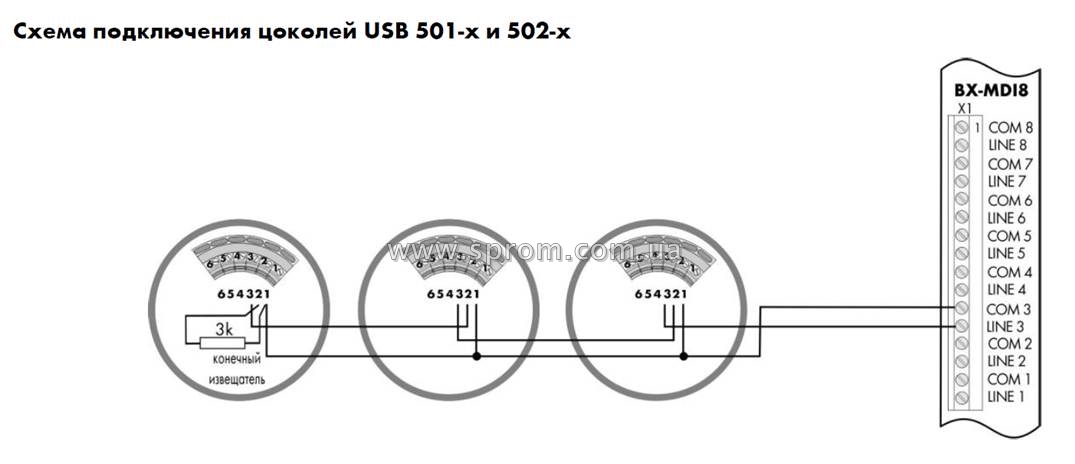

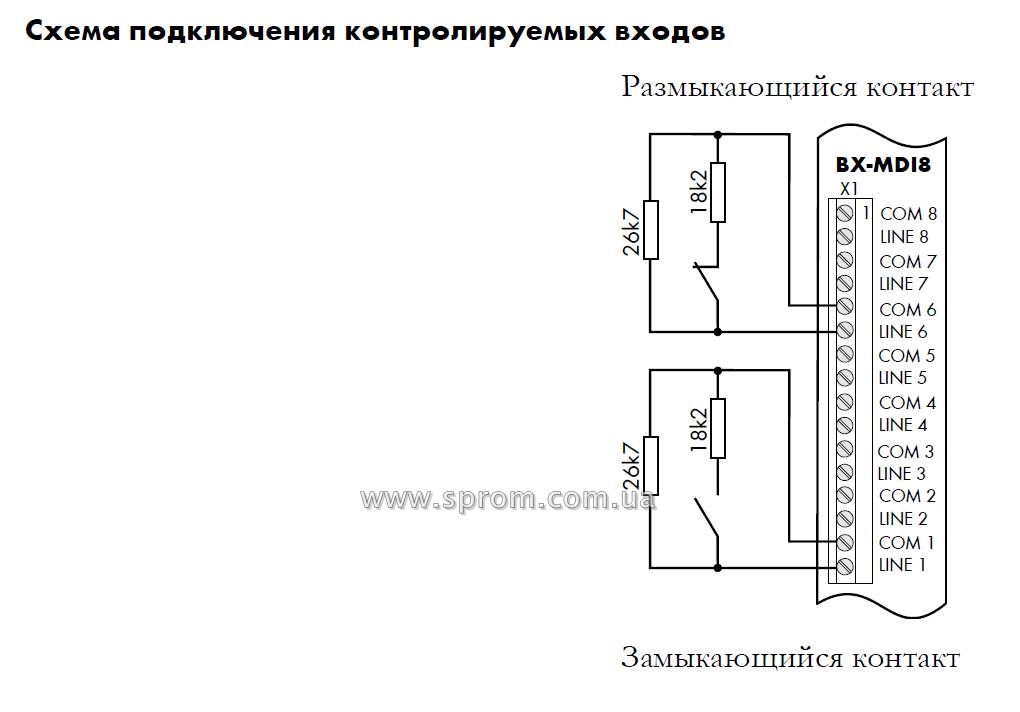

-Підключення 8 груп сповіщувачів або 8 входів
- Використання вхідних ліній як входів може в будь-якій комбінації поєднуватися з роботою інших ліній як груп сповіщувачів компанії Hekatron серії 52x і HX 130

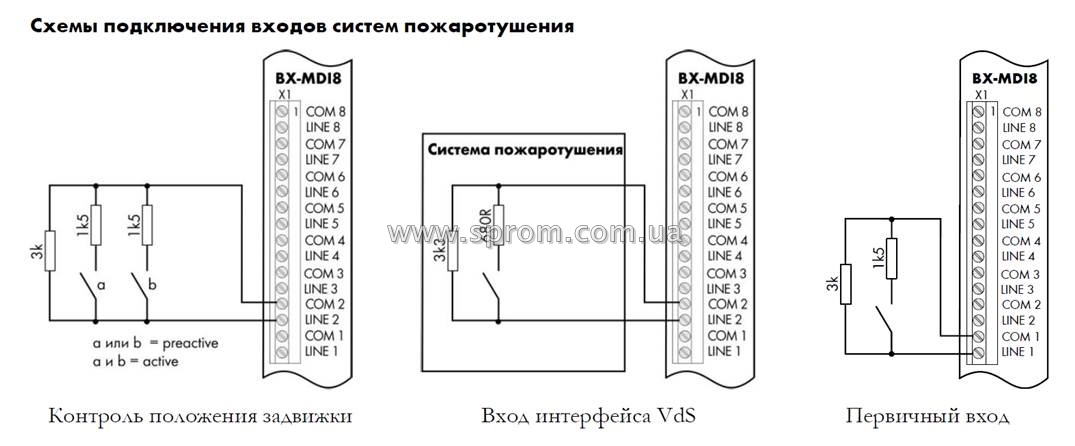

- Підключення систем пожежогасіння по VdS інтерфейсу і контроль положення засувок
- Установка режиму роботи за допомогою перемичек- Гальванічна розв'язка зовнішнього джерела живлення і електричного кола шлейфу (X-LINE)
- Адресація і параметризація модуля здійснюється за допомогою ПО Integral Application Centre (починаючи з версії 8.0)
- Контроль інтерфейсу ліній X-LINE згідно EN 54-13 (ізолятори короткого замикання ліній передачі даних).
Конфігурація і установки:
- Конфігурація повинна виконуватися відповідно до діючих стандартів і вимог. BX-MDI8 підтримує підключення до системи Integral IP через стару технологію кільцевих шлейфів і нову Integral X-LINE.
- До 32-х BX-MDI8 модулів може бути підключено в кільцевої шлейф, хоча реальна кількість цих модулів буде залежати від загального числа пристроїв, що підключаються в кільцевої шлейф.
- Функція кожної вхідної лінії повинна бути налаштована в ПО системи Integral IP. Додатково, фізичний режим роботи кожної лінії повинен бути налаштований перемичками на друкованій платі модуля.
- Для роботи модуля BX-MDI8 потрібне підключення зовнішнього джерела живлення, який відповідає стандарту EN 54-4.
- У випадку установки модуля BX-MDI8 і джерела живлення в різних місцях, лінії подачі живлення від джерела повинні резервуватися з установкою на кожній з них окремого запобіжника.
- Необхідно щоб зовнішнє джерело живлення був розрахований на максимальний струм підключених до модулю периферійних пристроїв, забезпечуючи їх роботу в період переривання харчування від електричної мережі і забезпечуючи їх напругою при максимальній довжині проводів живлення.
- Каскадна схема подачі живлення на кілька модулів BX-MDI8 допускається тільки в тому випадку, якщо всі радіальні шлейфи або входи цих модулів розташовані в одному протипожежному відсіку.
- Внаслідок високого споживання модуля BX-MDI8, довжина ліній подачі живлення від зовнішнього джерела повинна бути розрахована.
Обладнання для пожежної сигналізації та пожежогасіння: Модуль вводу BX-MDI8 (компанії Schrack-Seconet ), Ви можете купити за низькою ціною у прямого імпортера в Україні - Компанії "SPROM" . При замовленні обладнання, надається якісна техпідтримка забезпечується доставка в Київ, Одесу, Дніпро, Львів, Миколаїв, Харків і по всій Україні (Перевізниками Нова пошта, Інтайм, Делівері).
Integral IP. Огляд.pdf Завантажити
Integral IP. Контрольні панелі.pdf Завантажити
| Основні характеристики | |
| Напруга | +12 В до +30 В |
| Струм живлення | 6 мА |
| Кількість шлейфів | 8 радіальних безадресних шлейфів або 8 контрольованих входів |
| Робоча температура | -20 до +60°C |
| Розміри | 80 x 151 x 20 мм (Д x Ш x В), без урахування коробки |
| Темп. експлуатації | -20° до +60°C |
| Зовнішнє живлення | |
| Напруга живлення | 12 до 30 В DC |
| Струм споживання по входах | макс. 1 A, в залежності від напруги на вході і кількості використовуваних входів |
| Опір проводів | макс. 4 Ω |
| Довжина проводів | макс. 280 м при перетині 2,5 мм² |
| Конектор | 8-контактний коннектор з гвинтовими зажимами, з кроком 5,08 мм, для проводів перетином від 0,14 до 2,5 мм² |
| Вхідні сигнали | |
| Струм КЗ | 125 мА |
| Напруга контролю | 30 В |
| Опір проводів | макс. 50 Ω |
| Довжина лінії | макс.1000 м |
| Конектор | 16-контактний коннектор з гвинтовими зажимами з кроком 3,81 мм, перетин жил макс. 1,5 мм² |
| Вихідні сигнали | |
| Пристрій | Безадресні струмові сповіщувачі або дискретні входи (сухий контакт) |
