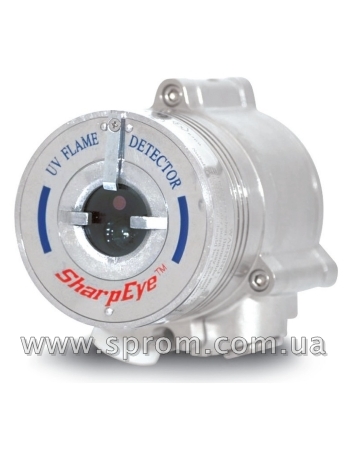

Сповіщувач полум'я УФ вибухозахищений Spectrex 40/40U

Вибухозахищений сповіщувач полум'я моделі Spectrex SharpEye 40/40U є УФ детектор полум'я, який виявляє загоряння вуглеводневих горючих речовин і парів, невидимі водневі загоряння і загоряння водневих, аміачних, сольових сполук та інших органічних речовин (наразі відсутня сертифікація в Україні).

Дальність виявлення полум'я становить 15 м (n-гептан площею 0.1м2).

Сповіщувачі цього типу не можна піддавати дії джерел ультрафіолетового випромінювання, таких як зварювання, іскри і електричні дуги, оскільки вони можуть викликати помилкові тривоги.

Всі моделі детекторів 40/40U обладнані оптичним вікном з підігрівом для поліпшення роботи в умовах обмерзання, снігу і конденсату.

Зміна конфігурації параметрів детектора дозволяє адаптувати його роботу щодо будь-якого середовища, застосуванням і вимогам. Налаштування даних параметрів, а також технічне обслуговування та завдання по контролю виробляються за допомогою протоколу комунікації RS485 Modbus або HART-протоколу (в моделях з виходом 0-20 мА).

Корпус детектора зроблений з вогнетривкого матеріалу класу EExd, сертифікованого ATEX, з цільним, окремим, заднім відділенням для контактного затиску класу EExe (ізолюючий сенсори і електроніку приладу від навколишнього середовища) і має відповідний загальний дозвіл EExde IIB + H2 T5 (75 ° C) або T4 (85 ° C).

Детектори SharpEye 40/40 призначені для роботи як окремо розміщенні сповіщувачі, безпосередньо з'єднані з системою оповіщення або системою автоматичного пожежогасіння. Детектор також може бути частиною більш складної системи, в якій безліч детекторів та інших приладів з'єднані між собою за допомогою єдиного пульта управління.

• Виявлення випромінювання ультрафіолетового спектра
• Підігрів вікна для роботи в суворих погодних умовах (сніг, лід, конденсація)
• Різні варіанти вихідних сигналів для максимальної універсальності і сумісності: три реле (реле тривоги, реле відмови і допоміжне реле); 0-20 мА (дискретний); протокол HART для обслуговування та управління ресурсами; RS-485 з підтримкою Modbus
• Висока надійність із середнім часом безвідмовної роботи 150 000 год
• 5-річна гарантія
• Програмується користувачем через HART або RS-485
• Небезпечні зони: зони 1 і 2 з присутністю парів газової групи IIC; зони 21 і 22 з присутністю пилу типу IIIC
• Сертифікати вибухозахищеності: ATEX і МЕК Ex; FM / FMC / CSA; TR CU (EAC)
• Перевірки характеристик сторонніми організаціями (EN54-10 (VdS); FM3260)

• Хімічні заводи
• Нафтохімічні заводи
• Електроенергетичні установки
• Фармацевтична промисловість
• Поліграфічна промисловість
• Склади
• Автомобільна промисловість
• Аерокосмічна промисловість
• Вибухові речовини і боєприпаси
• Об'єкти розміщення відходів
• Технологічні процеси з використанням фарби і розчинників

Принципи виявлення спалаху
УФ детектор полум'я є оптичним детектором з одиночним спектральним діапазоном, чутливим до спектру УФ випромінювання, характерному для загорянь. Детектор контролює заданий простір шляхом вимірювання в ньому інтенсивності випромінювання в рамках частотного діапазону електромагнітного спектра, а саме ультрафіолетового (УФ). Детектор сканує через канал, в якому визначені пульсації фіксуються, а потім аналізуються по частоті, інтенсивності та тривалості. УФ сенсор чутливий до випромінювання в діапазоні 0.185-0.260 мікрон. УФ канал включає в себе особливу логічну схему, яка відсіває сигнали помилкової тривоги, викликані сонячною радіацією та іншими джерелами УФ, не пов'язаними з пожежею. Більш того, чутливість УФ каналу стабілізована щодо робочого діапазону температури.

Рівні чутливості
Детектор має два рівня реагування:
- ПОПЕРЕДЖЕННЯ (Попереднє оповіщення, світлодіод блимає червоним кольором)
- ТРИВОГА (Стан "Пожежа", світлодіод постійно світиться червоним)

Максимальна відстань, на якій активується рівень "ТРИВОГА" - 15 м від стандартного спалаху (n-гептан площею 0.1м2). Відстань, на якій активується рівень "ПОПЕРЕДЖЕННЯ", приблизно на 10% більше, ніж відстань рівня "ТРИВОГА".

Чутливість до решти горючих матеріалів
Детектор реагує на багато джерел загоряння в такий спосіб:
- Типовим загорянням є загоряння n-гептану площею 0,1м2, чутливість приладу до якого дорівнює 100%.
- Максимальний час реагування: 10 с

* - Факел висотою 0,75 м і шириною 0,25 м

** - Факел висотою 0,5 м і шириною 0,2 м

КОНУС ПОЛЯ ОГЛЯДУ
