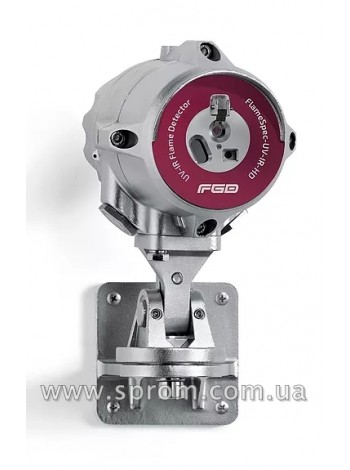

Сповіщувач полум'я УФ/ІЧ вибухозахищений FlameSpec-UV-IR-HD

Вибухозахищений сповіщувач полум'я моделі FlameSpec-UV-IR-HD компанії Fire & Gas Detection Technologies Inc (США) являє собою наступне покоління детекторів полум'я, що використовують комбінацію з УФ та ІЧ сенсорів. Наявність УФ та ІЧ технології дозволяє сповіщувачам дуже швидко виявляти пожежі, викликані горінням вуглеводнів (видимі і невидимі), а також горінням водню. Детектор реагує як і на повільно зростаючі пожежі, так і на швидке виверження вогню.
Завдяки УФ та ІЧ технології дальність виявлення полум'я становить 30 м (n-гептан площею 0.1 м2) і сформована висока стійкість до помилкових тривог (зварювання, сонячні відблиски, освітлювальні лампи, спалахи фототехніки).

Крім того, детектор забезпечує відеофіксацію високої чіткості (HD) контрольованої області, з відображенням пожежі і персоналу на відстані до 30 м. Це дозволяє бути в курсі ситуації про розвиток пожежі. Детектор автоматично записує відео пожежі (за 1 хвилину до і до 3 хвилин після спрацювання сигналізації). Ці функції,разом з вбудованим реєстратором подій, надають додаткові матеріали для вивчення причини виникнення пожежі.

Детектори FlameSpec-UV-IR-HD обладнані оптичним вікном з підігрівом для поліпшення роботи в умовах обмерзання, снігу і конденсату..
Зміна конфігурації параметрів детектора дозволяє адаптувати його роботу щодо будь-якого середовища, застосуванням і вимогам. Налаштування даних параметрів, а також технічне обслуговування та завдання по контролю виробляються за допомогою протоколу комунікації RS485 Modbus або HART-протоколу (в моделях з виходом 0-20 мА). Також додатково можливий зв'язок по Ethernet.

Корпус детектора зроблений з вогнетривкого матеріалу, сертифікованого ATEX, і має відповідний загальний дозвіл по вибухозахисту.

Детектори FlameSpec-UV-IR-HD призначені для роботи як окремо розміщенні сповіщувачі, безпосередньо з'єднані з системою оповіщення або системою автоматичного пожежогасіння. Детектор також може бути частиною більш складної системи, в якій безліч детекторів та інших приладів з'єднані між собою за допомогою єдиного пульта управління.

• Два датчика, ультрафіолетовий і інфрачервоний
• Нечутливий до сонячного світла
• Дозволяє налаштувати режими виявлення УФ-ІЧ, УФ або ІЧ

• Висока стійкість до сигналів помилкової тривоги

• Надшвидкий режим виявлення - 5 мс для вогненних спалахів або вибухів
• HD відео вихід з автоматичним записом пожежі
• Реєстратор даних/подій: аварійні сигнали, несправності та інші події записуються в енергонезалежну пам'ять
• Вбудована функція автоматичного і ручного тестування (ВIТ), що забезпечує довготривалу безвідмовну роботу

• Підігрів вікна, що забезпечує роботу в складних погодних умовах (сніг, лід, конденсація вологи)

• Можливість різних видів вихідного сигналу, що забезпечує максимальну гнучкість і сумісність

• Реле (2 шт.) для підключення сигналу тривоги і несправності
• Токовий вихід 0-20 мА (дискретний)

• Протокол HART для технічного обслуговування і управління ресурсами

• RS-485, сумісний з протоколом MODBU
• Зв'язок по Ethernet

• Високий ступінь надійності

• Клас безпеки експлуатації 2 (SIL2)

• 5-річна гарантія

• Можливість програмування користувачем через інтерфейс HART або RS-485

• Сертифікат вибухозахищеності: ATEX и IECEx; FM/CSA

• Морське нафтогазове обладнання
• Берегові нафтогазові установки і трубопроводи
• Хімічні заводи
• Нафтохімічні заводи
• Резервуарні парки
• Літакові ангари
• Електроенергетичні установки
• Фармацевтична промисловість
• Поліграфічна промисловість
• Склади
• Автомобільна промисловість
• Вибухові речовини і боєприпаси
• Об'єкти відходів
• Аерокосмічна промисловість
• Роботи з фарбами, полімерами і клеями

Принципи виявлення спалаху
Детектор УФ/ІЧ випромінювань полум'я є оптичним детектором з подвійним спектром, чутливим до двох окремих діапазонів спектру випромінювань, обидва з яких характерні для загорянь. Детектор контролює заданий простір шляхом вимірювання в ньому інтенсивності випромінювання в рамках двох частотних діапазонів електромагнітного спектра, а саме ультрафіолетового (УФ) і інфрачервоного (ІЧ). Детектор об'єднує два несамостійних канали, в яких певні пульсації фіксуються, а потім аналізуються по частоті, інтенсивності та тривалості.

ІК сенсор в моделі FlameSpec-UV-IR-HD чутливий до випромінювання в діапазоні 2.5-3.0 мікрон, в якому випромінювання H2 має унікальний пік спектра, це дозволяє фіксувати загоряння вуглеводнів, газів, гідроксильних речовин і водню, а також металів і неорганічних речовин.

УФ сенсор чутливий до випромінювання в діапазоні 0.185-0.260 μм. УФ канал включає в себе особливу логічну схему, яка відсіває сигнали помилкової тривоги, викликані сонячною радіацією та іншими джерелами УФ, не пов'язаними з пожежею. Більш того, чутливість УФ каналу стабілізована щодо робочого діапазону температури.

Рівні чутливості
Максимальна відстань, на якій активується рівень "ТРИВОГА" - 30м від стандартного спалаху (n-гептан площею 0.1м2).

Чутливість до горючих матеріалів
Детектор реагує на багато джерел загоряння в такий спосіб:
- Типовим загорянням є загоряння n-гептану площею 0,1м2, чутливість приладу до якого дорівнює 100%.
- Максимальний час реагування: 4,8 с

*- Факел висотою 0,8 м

Вихідні сигнали
Вихідні сигнали визначаються конфігурацією за умовчанням (релейні: Пожежа і Несправність - обов'язково) або варіантами електричної схеми (при замовленні-опитувальний лист). Сповіщувач має кілька типів виходів, сумісних з разними системами управління:

- 0—20 мА (дискретний)
- Реле (тривоги, відмови)
- HART
- RS-485 Modbus
- Цифровий для відео: IP network IEEE 802.3 10Base-t

Безперервна самодиагностика
Під час нормальної роботи сповіщувач безперервно виконує самодіагностіку і відображає виявлені несправності. Цей тип діагностики відповідає вимогам SIL-2.
Безперервно перевіряються наступні характеристики:
- Рівень вхідної напруги
- Рівні напруги всіх внутрішніх регуляторів
- Стан рівня напруги датчика і ланцюги датчика для виявленія перешкод або розривів в електронних схемах
- Вихід 0-20 мА
- Робота реле і нагрівача
- Пристрій спостереження за процесором
- Програмне забезпечення
- Пам'ять
- Частота генератора
