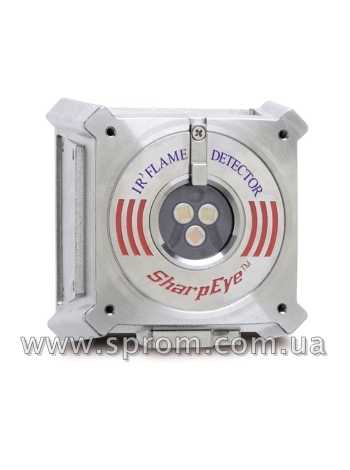

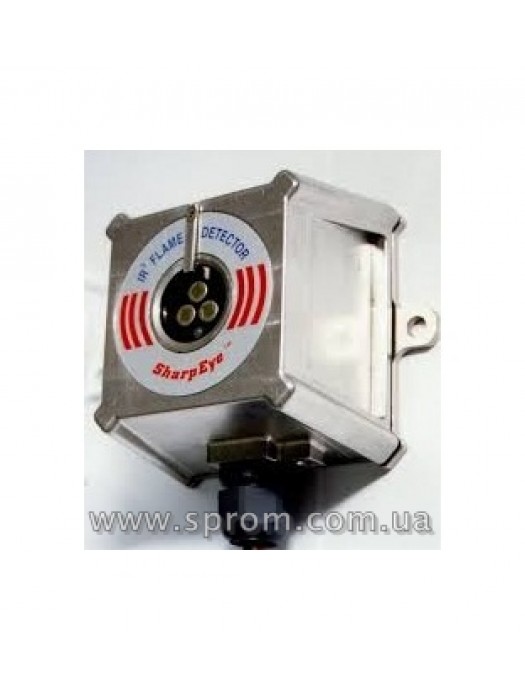

Сповіщувач полум'я 3-ІЧ Spectrex 20/20MI

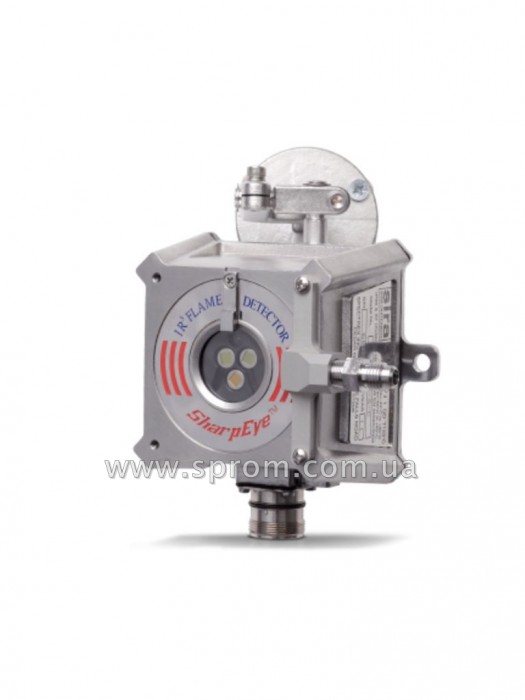

Сповіщувач полум'я Spectrex SharpEye 20/20MI є трехспектральний ІЧ детектор полум'я, що використовує сучасні технології для виявлення загоряння вуглеводнів, тобто речовин, продуктом горіння яких є CO2 (наразі відсутня сертифікація в Україні).

Дальність виявлення полум'я становить 10 або 40 м (залежить від виконання) для стандартного полум'я  (n-гептан площею 0.1м2) і сформована висока стійкість до помилкових тривог (зварювання, сонячні відблиски, освітлювальні лампи, спалахи фототехніки).

Пил, сніг або дощ можуть знизити чутливість сповіщувача і є причиною більш ретельного технічного обслуговування. Близькість високоінтенсивних мерехтливих джерел ІЧ випромінювання можуть вплинути на чутливість.

Для поліпшення комунікації сповіщувач Spectrex 20/20MI має вихід, що підтримує протокол RS485 Modbus, який забезпечує передачу даних в мережі (до 247 сповіщувачів) на центральний пульт управління.

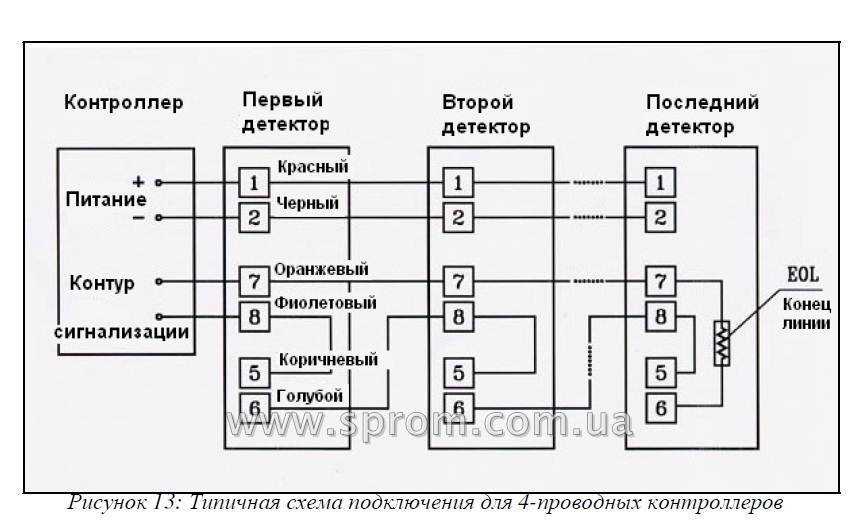

Детектори Spectrex SharpEye 20/20MI призначені для роботи як окремо розміщенні сповіщувачі, безпосередньо з'єднані з системою оповіщення або системою автоматичного пожежогасіння. Детектор також може бути частиною більш складної системи, в якій безліч детекторів та інших приладів з'єднані між собою за допомогою єдиного пульта управління.

• Три окремих інфрачервоних канали, діапазон від 3 до 5 мікрон
• Надвисока стійкість до помилкових тривог

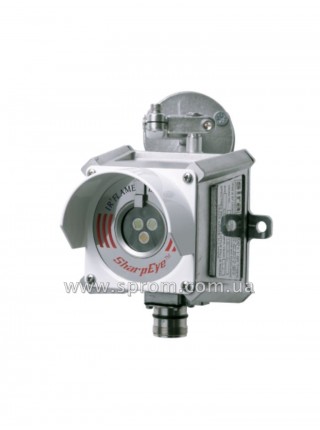

• Захисний пристрій від потрапляння прямих сонячних променів (бленда)
• Вбудований мікропроцесор
• Покращена цифрова обробка динамічних характеристик загоряння: мерехтіння, порогове значення і коефіцієнт кореляції
• Програмування чутливості на місці установки: 4 діапазону
• Автоматичний і ручний вбудований контроль (BIT) для безперервної надійної роботи

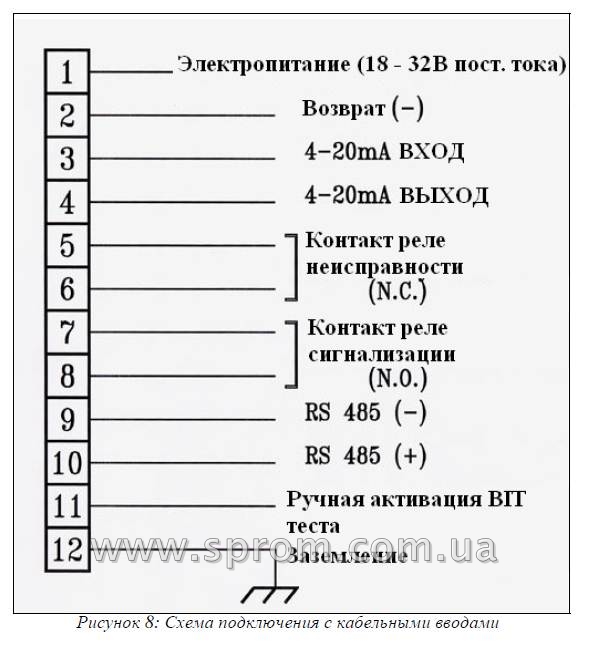

• Різні варіанти вихідних сигналів для максимальної універсальності і сумісності: реле пожежі НО, реле несправності НЗ; 4-20 мА (аналоговий); мережа стандарту RS485
• Висока надійність

• Морське обладнання
• Хімічні заводи

• Літакові ангари

• Електроенергетичні установки
• Фармацевтична промисловість
• Поліграфічна промисловість
• Склади
• Автомобільна промисловість
• Об'єкти відходів

• Виробництво напівпровідників

Принципи виявлення спалаху
Детектор Spectrex SharpEye 20/20MI сконструйований таким чином, щоб вловлювати вуглекислий газ (виділяється в процесі горіння), який включає в себе всі типи полум'я.

Принцип роботи детектора заснований на запатентованій технології IR3. Ця унікальна технологія вловлює спектральне випромінювання вуглекислого газу, пік інтенсивності якого припадає на інфрачервоний спектр на довжині хвиль 4.2 to 4.7 μ.

Технологія IR3 використовує 3-и інфрачервоних сенсора, кожен з них чутливий до своєї власної довжині хвилі. Перший сенсор чутливий до найбільшого викиду гарячого вуглекислого газу, інші 2 сенсора чутливі до довжини хвиль вище і нижче цього максимального піку. Щоб сформувати пожежну тривогу, детектор відстежує ще і частоту мерехтіння, щоб визначити, що це саме полум'я. Детектор не реагує на випромінювання нетипове для полум'я.

Рівні чутливості
Детектор має два рівня реагування:
- ПОПЕРЕДЖЕННЯ (Попереднє оповіщення, світлодіод блимає червоним кольором)
- ТРИВОГА (Стан "Пожежа", світлодіод постійно світиться червоним)

Максимальна відстань, на якій активується рівень "ТРИВОГА" - 40 м від стандартного спалаху (n-гептан площею 0.1м2). Відстань, на якій активується рівень "ПОПЕРЕДЖЕННЯ", приблизно на 10% більше, ніж відстань рівня "ТРИВОГА".

Чутливість до решти горючих матеріалів
Детектор реагує на багато джерел загоряння в такий спосіб:
- Типовим загорянням є загоряння n-гептану площею 0,1м2, чутливість приладу до якого дорівнює 100%.
- Максимальний час реагування: 10 с

*- Факел висотою 0,5 м

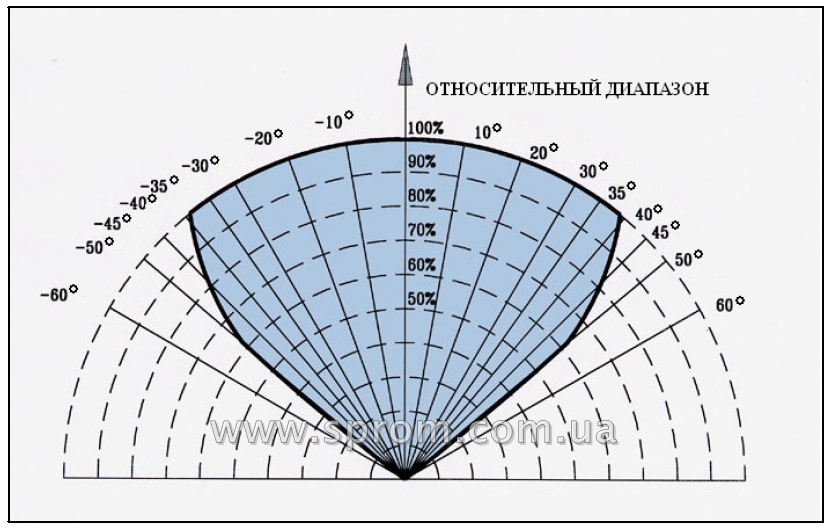

КОНУС ПОЛЯ ОГЛЯДУ

(Горизонтальний: 100°

Вертикальний: 100°)
