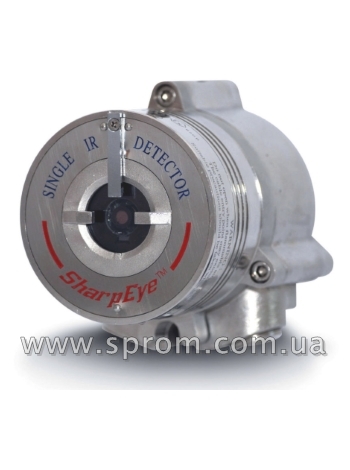

Сповіщувач полум'я ІЧ вибухозахищений Spectrex 40/40R

Вибухозахищений сповіщувач полум'я моделі Spectrex SharpEye 40/40R являє собою односпектральний ІЧ детектор полум'я, що використовує сучасні технології для виявлення загоряння вуглеводневих горючих матеріалів і газів  (наразі відсутня сертифікація в Україні).

Дальність виявлення полум'я становить 15 м (n-гептан площею 0.1м2) і сформована висока стійкість до помилкових тривог (зварювання, сонячні відблиски, освітлювальні лампи, спалахи фототехніки).

Всі моделі детекторів 40/40R обладнані оптичним вікном з підігрівом для поліпшення роботи в умовах обмерзання, снігу і конденсату.

Зміна конфігурації параметрів детектора дозволяє адаптувати його роботу щодо будь-якого середовища, застосуванням і вимогам. Налаштування даних параметрів, а також технічне обслуговування та завдання по контролю виробляються за допомогою протоколу комунікації RS485 Modbus або HART-протоколу (в моделях з виходом 0-20 мА).

Корпус детектора зроблений з вогнетривкого матеріалу класу EExd, сертифікованого ATEX, з цільним, окремим, заднім відділенням для контактного затиску класу EExe (ізолюючий сенсори і електроніку приладу від навколишнього середовища) і має відповідне загальне дозвіл EExde IIB + H2 T5 (75 ° C) або T4 (85 ° C).

Детектори SharpEye 40/40 призначені для роботи як окремо розміщенні сповіщувачі, безпосередньо з'єднані з системою оповіщення або системою автоматичного пожежогасіння. Детектор також може бути частиною більш складної системи, в якій безліч детекторів та інших приладів з'єднані між собою за допомогою єдиного пульта управління.

• Регулювання чутливості датчика
• Вбудована функція автоматичної і ручної самоперевірки (BIT), що забезпечує довготривалу безвідмовну роботу
• Підігрів вікна огляду, який забезпечує роботу в складних погодних умовах (сніг, лід, конденсація вологи)
• Кілька налаштувань вихідного сигналу, що забезпечують максимальну гнучкість і сумісність
• Реле (3) для підключення сигналу тривоги, несправності і додаткових сирен
• Токовий вихід 0-20 мА (покроковий)
• Протокол HART для технічного обслуговування і управління ресурсами
• Сумісність з інтерфейсом RS-485 і протоколом MODBUS
• Високий ступінь надійності з мінімальним напрацюванням на відмову - 150 000 годин
• Клас безпеки експлуатації 2 (SIL2 - TUV)
• 5-річна гарантія
• Можливість програмування користувачем через інтерфейс HART або RS-485
• Сертифікати вибухозахищеності: ATEX і МЕК Ex; FM/FMC/CSA; TR CU (EAC)
• Пройшов тестування незалежних організацій (EN54-10 (LPCB), FM3260 (FM))

• Морські нафтові і газові платформи
• Наземні нафтові і газові установки і трубопроводи
• Хімічні підприємства
• Нафтопереробні заводи
• Резервуари для зберігання нафтопродуктів
• Фармацевтична промисловість
• Підприємства по виробленню електроенергії
• Поліграфічні підприємства
• Складські приміщення
• Автомобільна промисловість
• Підприємства з переробки відходів

Принципи виявлення спалаху
Односпектральний ІЧ детектор полум'я виявляє на ранній стадії загорянь органічних речовин (вуглеводневих горючих матеріалів і парів). Дані загоряння супроводжуються виділенням великої кількості ІЧ випромінювань в спектральному діапазоні 4,4 мікрона, в якому знаходиться унікальний спектральний пік CO2 (основний продукт горіння будь-якої органічної речовини).

Даний детектор містить покращений інфрачервоний сенсор і оптичний фільтр, який забезпечує максимальну чутливість до виділення CO2 в спектральному діапазоні 4,4 мікрона.

Даний детектор створений для роботи у важких умовах навколишнього середовища, таких як високі і низькі температури, висока вологість і механічні коливання.

Рівні чутливості
Детектор має два рівня реагування:
- ПОПЕРЕДЖЕННЯ (Попереднє оповіщення, світлодіод блимає червоним кольором)
- ТРИВОГА (Стан "Пожежа", світлодіод постійно світиться червоним)

Максимальна відстань, на якій активується рівень "ТРИВОГА" - 15 м від стандартного спалаху (n-гептан площею 0.1м2). Відстань, на якій активується рівень "ПОПЕРЕДЖЕННЯ", приблизно на 10% більше, ніж відстань рівня "ТРИВОГА".

Чутливість до решти горючих матеріалів
Детектор реагує на багато джерел загоряння в такий спосіб:
- Типовим загорянням є загоряння n-гептану площею 0,1м2, чутливість приладу до якого дорівнює 100%.
- Максимальний час реагування: 10 с

*- Факел висотою 0,75 м і шириною 0,25 м

Вихідні сигнали

Вихідні сигнали визначаються конфігурацією за умовчанням (релейні: Пожежа і Несправність - обов'язково) або варіантами електричної схеми (при замовленні-опитувальний лист).

Сповіщувач має кілька типів виходів, сумісних з різними системами управління:

- 0-20 мА (дискретний) з HART

- Реле (тривоги, відмови, допоміжне)

- RS-485 Modbus

Безперервна самодіагностика

Під час нормальної роботи сповіщувач безперервно виконує функцію самодіагностики і відображає виявлені несправності. Цей тип діагностики відповідає вимогам SIL-2.

Безперервно перевіряються наступні характеристики:

- Рівень вхідної напруги

- Рівні напруги всіх внутрішніх регуляторів

- Стан рівня напруги датчика і ланцюги датчика для виявлення перешкод або розривів в електронних схемах

- Вихід 0-20 мА

- Робота реле і нагрівача

- Пристрій спостереження за процесором

- Програмне забезпечення

- Пам'ять

- Частота генератора
