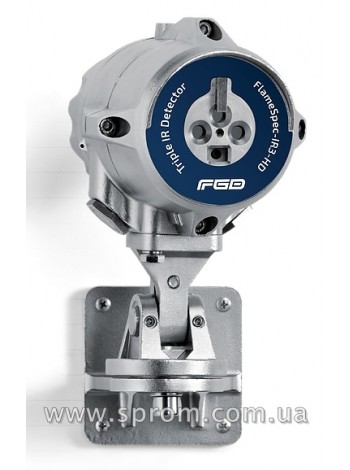

Сповіщувач полум'я 3-ІЧ вибухозахищений FlameSpec-IR3-HD

Вибухозахищений сповіщувач полум'я моделі FlameSpec-IR3-HD компанії Fire & Gas Detection Technologies Inc (США) являє собою наступне покоління детекторів полум'я, що використовує поліпшену IR3 технологію. Наявність IR3 технології дозволяє сповіщувачам дуже швидко виявляти пожежі і вибухи, що дозволить швидше ініціювати профілактичні дії і мінімізувати наслідки.
Завдяки IR3 технології дальність виявлення полум'я становить 80 м (n-гептан площею 0.1 м2) і сформована висока стійкість до помилкових тривог (зварювання, сонячні відблиски, освітлювальні лампи, спалахи фототехніки).

Крім того, детектор забезпечує відеофіксацію високої чіткості (HD) контрольованої області, з відображенням пожежі і персоналу на відстані до 30 м. Це дозволяє бути в курсі ситуації про розвиток пожежі. Детектор автоматично записує відео пожежі (за 1 хвилину до і до 3 хвилин після спрацювання сигналізації). Ці функції,разом з вбудованим реєстратором подій, надають додаткові матеріали для вивчення причини виникнення пожежі.

Детектори FlameSpec-IR3-HD обладнані оптичним вікном з підігрівом для поліпшення роботи в умовах обмерзання, снігу і конденсату.
Зміна конфігурації параметрів детектора дозволяє адаптувати його роботу щодо будь-якого середовища, застосуванням і вимогам. Налаштування даних параметрів, а також технічне обслуговування та завдання по контролю виробляються за допомогою протоколу комунікації RS485 Modbus або HART-протоколу (в моделях з виходом 0-20 мА).

Корпус детектора зроблений з вогнетривкого матеріалу, сертифікованого ATEX, і має відповідний загальний дозвіл по вибухозахисту.

Детектори FlameSpec-IR3-HD призначені для роботи як окремо розміщенні сповіщувачі, безпосередньо з'єднані з системою оповіщення або системою автоматичного пожежогасіння. Детектор також може бути частиною більш складної системи, в якій безліч детекторів та інших приладів з'єднані між собою за допомогою єдиного пульта управління.

• Конструкція трьохканального спектра - для виявлення вогнищ полум'я на далекій відстані і для високої стійкості до сигналів помилкової тривоги
• Надшвидкий режим виявлення - 40 мс для вогненних спалахів або вибухів, 1,2 с - для горіння 0.1m2 н-гептану на дистанції 15 м

• HD відео вихід з автоматичним записом пожежі
• Реєстратор даних/подій: аварійні сигнали, несправності та інші події записуються в енергонезалежну пам'ять
• Регулювання чутливості (три рівні), що дозволяє виключити суміщення ділянок виявлення полум'я

• Вбудована функція автоматичного і ручного тестування (ВIТ), що забезпечує довготривалу безвідмовну роботу

• Підігрів вікна, що забезпечує роботу в складних погодних умовах (сніг, лід, конденсація вологи)

• Можливість різних видів вихідного сигналу, що забезпечує максимальну гнучкість і сумісність

• Реле (2 шт.) для підключення сигналу тривоги і несправності

• Токовий вихід 0-20 мА (дискретний)

• Протокол HART для технічного обслуговування і управління ресурсами

• RS-485, сумісний з протоколом MODBUS

• Високий ступінь надійності

• Клас безпеки експлуатації 2 (SIL2)

• 5-річна гарантія

• Можливість програмування користувачем через інтерфейс HART або RS-485

• Сертифікат вибухозахищеності: ATEX и IECEx; FM/CSA

• Морські нафтові і газові платформи

• Наземні нафтові і газові установки і трубопроводи

• Хімічні підприємства

• Нафтохімічні заводи

• Резервуари для зберігання нафтопродуктів

• Фармацевтична промисловість

• Автомобільна промисловість

• Експлуатація та зберігання вибухових речовин і боєприпасів

• Складські приміщення

• Полігони для ліквідації відходів

• Літакові ангари

• Підприємства по виробленню електроенергії

• Поліграфія

Принципи виявлення спалаху
Детектор FlameSpec-IR3-HD сконструйований таким чином, щоб вловлювати вуглекислий газ (виділяється в процесі горіння), який включає в себе всі типи полум'я, в тому числі полум'я горіння дерева і спирту.

Принцип роботи детектора заснований на запатентованій технології IR3. Ця унікальна технологія вловлює спектральне випромінювання вуглекислого газу, пік інтенсивності якого припадає на інфрачервоний спектр на довжині хвиль 4.2 to 4.7μ.

Технологія IR3 використовує 3-и інфрачервоних сенсора, кожен з них чутливий до своєї власної довжині хвилі. Перший сенсор чутливий до найбільшого викиду гарячого вуглекислого газу, інші 2 сенсора чутливі до довжини хвиль вище і нижче цього максимального піку. Щоб сформувати пожежну тривогу, детектор відстежує ще і частоту мерехтіння, щоб визначити, що це саме полум'я. Детектор не реагує на випромінювання нетипове для полум'я.

Детектор FlameSpec-IR3-HD має також додатковий сенсор, чутливий до різних діапазонів всередині піку випромінювання вуглекислого газу і подає аналогічний сигнал, як і інші сенсори, що підвищує чутливість до різних видів полум'я, як наприклад горіння газу.

Рівні чутливості
Максимальна відстань, на якій активується рівень "ТРИВОГА" - 80м від стандартного спалаху (n-гептан площею 0.1м2).

Чутливість до горючих матеріалів
Детектор реагує на багато джерел загоряння в такий спосіб:
- Типовим загорянням є загоряння n-гептану площею 0,1м2, чутливість приладу до якого дорівнює 100%.
- Максимальний час реагування: 10,1 с

*- Факел висотою 0,8 м

Вихідні сигнали
Вихідні сигнали визначаються конфігурацією за умовчанням (релейні: Пожежа і Несправність - обов'язково) або варіантами електричної схеми (при замовленні-опитувальний лист). Сповіщувач має кілька типів виходів, сумісних з разними системами управління:

- 0—20 мА (дискретний)
- Реле (тривоги, відмови)
- HART
- RS-485 Modbus
- Цифровий для відео: IP network IEEE 802.3 10Base-t

Безперервна самодиагностика
Під час нормальної роботи сповіщувач безперервно виконує самодіагностіку і відображає виявлені несправності. Цей тип діагностики відповідає вимогам SIL-2.
Безперервно перевіряються наступні характеристики:
- Рівень вхідної напруги
- Рівні напруги всіх внутрішніх регуляторів
- Стан рівня напруги датчика і ланцюги датчика для виявленія перешкод або розривів в електронних схемах
- Вихід 0-20 мА
- Робота реле і нагрівача
- Пристрій спостереження за процесором
- Програмне забезпечення
- Пам'ять
- Частота генератора
