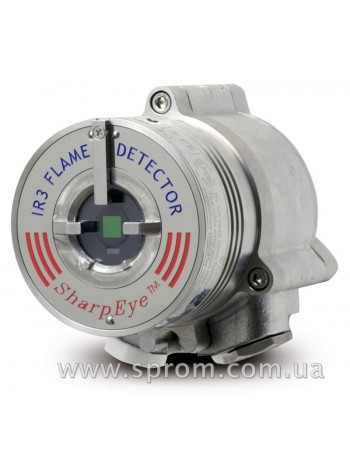

Извещатель пламени 3-ИК взрывозащищенный Spectrex 40/40I

Извещатель пламени 3-ИК взрывозащищенный Spectrex 40/40I
Производитель: Spectrex
Наличие: Есть в наличии
Модель: Spectrex 40/40I

Взрывозащищенный извещатель пламени модели Spectrex SharpEye 40/40I представляет собой детектор пламени, использующий улучшенную IR3 технологию, обеспечивающую защиту от пожара на современном уровне.
Благодаря IR3 технологии дальность обнаружения пламени составляет 65 м (n-гептан площадью 0.1 м2) и сформирована высокая устойчивость к ложным тревогам (сварка, солнечные блики, осветительные лампы, вспышки фототехники).

Все модели детекторов 40/40I оборудованы оптическим окном с подогревом для улучшения работы в условиях обледенения, снега и конденсата.
Изменение конфигурации параметров детектора позволяет адаптировать его работу относительно любой среды, применениям и требованиям.  Настройка данных параметров, а также техническое обслуживание и задачи по контролю производятся при помощи протокола коммуникации RS485 Modbus или HART-протокола (в моделях с выходом 0-20 мА).

Корпус детектора сделан из огнеупорного материала класса EExd, сертифицированного ATEX, с цельным, отдельным, задним отделением для контактного зажима класса EExe (изолирующий сенсоры и электронику прибора от окружающей среды) и имеет соответствующее общее разрешение по взрывозащите EExde  IIB  +  H2 T5  (75°C)  или  T4  (85°C).

Детекторы SharpEye 40/40 предназначены для работы как отдельно стоящие извещатели, напрямую соединенные с системой оповещения или системой автоматического пожаротушения.  Детектор также может являться частью более сложной системы, в которой множество детекторов и других приборов соединены между собой посредством единого пульта управления.

Основные особенности
  • Конструкция трехканального спектра – для обнаружения очагов пламени на дальнем расстоянии и для высокой устойчивости к сигналам ложной тревоги
  • Регулировка чувствительности (четыре уровня), позволяющая исключить совмещение участков обнаружения пламени
  • Встроенная функция автоматического и ручного тестирования (ВIТ), обеспечивающая долговременную безотказную работу
  • Подогрев окна, обеспечивающий работу в сложных погодных условиях (снег, лед, конденсация влаги)
  • Возможность различных видов выходного сигнала, обеспечивающая максимальную гибкость и совместимость
  • Реле (3шт) для подключения сигнала тревоги, неисправности и дополнительных сирен
  • Токовый выход 0-20 мА (пошаговый)
  • Протокол HART для технического обслуживания и управления ресурсами
  • RS-485, совместимый с протоколом MODBUS
  • Высокая степень надежности - минимальная наработка на отказ – 150 000 часов
  • Класс безопасности эксплуатации 2 (SIL2 – TUV)
  • 5-летняя гарантия
  • Возможность программирования пользователем через интерфейс HART или RS-485
  • Сертификат взрывозащищенности: ATEX и IECEx; FM/FMC/CSA; TR CU (EAC)
  • Прошел тестирование независимых организаций (EN54-10 (LPCB), FM3260 (FM))
  • Утверждено компанией по производству морских работ DNV

Область применения
  • Морские нефтяные и газовые платформы
  • Наземные нефтяные и газовые установки и трубопроводы
  • Химические предприятия
  • Нефтехимические заводы
  • Резервуары для хранения нефтепродуктов
  • Фармацевтическая промышленность
  • Автомобильная промышленность
  • Эксплуатация и хранение взрывчатых веществ и боеприпасов
  • Складские помещения
  • Полигоны для ликвидации отходов
  • Самолетные ангары
  • Предприятия по выработке электроэнергии
  • Полиграфия


Принципы обнаружения возгорания
Детектор SharpEye 40/40I сконструирован таким образом, чтобы улавливать углекислый газ (выделяющийся в процессе горения), который включает в себя все типы пламени, в том числе пламя горения дерева и спирта.
Принцип работы детектора основан на запатентованной технологии IR3. Эта уникальная технология улавливает спектральное излучение углекислого газа, пик интенсивности которого приходится на инфракрасный спектр на длине волн 4.2 to 4.7µ.

Технология IR3 использует 3-и инфракрасных сенсора, каждый из них чувствительный к своей собственной длине волны. Первый сенсор чувствителен к наибольшему выбросу горячего углекислого газа, другие 2 сенсора чувствительны к длине волн выше и ниже этого максимального пика. Чтобы сформировать пожарную тревогу, детектор отслеживает еще и частоту мерцания, чтобы определить, что это именно пламя. Детектор не реагирует на излучение нетипичное для пламени.

Детектор SharpEye 40/40I имеет также дополнительный сенсор, чувствительный к различным диапазонам внутри пика излучения углекислого газа и подает аналогичный сигнал, как и другие сенсоры, что повышает чувствительность к разным видам пламени, как например горение газа.


Уровни чувствительности
Детектор имеет два уровня реагирования:
- ПРЕДУПРЕЖДЕНИЕ (Предварительное оповещение, светодиод мигает красным цветом)
- ТРЕВОГА (Состояние "Пожар", светодиод постоянно светится красным)

Максимальное расстояние, на котором активируется уровень "ТРЕВОГА" – 65 м от стандартного возгорания  (n-гептан площадью 0.1м2) .  Расстояние, на котором активируется уровень "ПРЕДУПРЕЖДЕНИЕ", примерно на 10% больше, чем расстояние уровня "ТРЕВОГА".

Уровень чувствительности Время реакции, с Дистанция чувствительности, м
1 3 15
2 (заводская установка) 5 30
3 8 45
4 10 65


Чувствительность к остальным горючим материалам
Детектор реагирует на многие источники возгорания следующим образом:
- Типовым возгоранием является возгорание n-гептана площадью 0,1м2,чувствительность прибора к которому равна 100%.
- Максимальное время реагирования: 10 с

Вид горючего вещества Процент максимального расстояния
Макс. расстояние, м
Бензин 100% 65
N-гептан 100% 65
Реактивное топливо (JP4) 70% 45
Керосин 70% 45
Дизельное топливо 70% 45
Метан*
70% 45
Сжиженные нефтяные газы*
70% 45
Спирт 95%
60% 40
Метанол
55% 35
Полипропилен
55% 35
Бумага 38% 25

*- Факел высотой 0,75м и шириной 0,25м

КОНУС ПОЛЯ ОБЗОРА

Выходные сигналы
Выходные сигналы определяются конфигурацией по умолчанию (релейные: Пожар и Неисправность - обязательно) либо вариантами электрической схемы (при заказе-опросный лист).
Извещатель имеет несколько типов выходов, совместимых с разными системами управления:
- 0—20 мА (дискретный) с HART
- Реле (тревоги, отказа, вспомогательное)
- RS-485 Modbus

Непрерывная самодиагностика
Во время нормальной работы извещатель непрерывно выполняет самодиагностику и индицирует обнаруженные неисправности. Этот тип диагностики отвечает требованиям SIL-2.
Непрерывно проверяются следующие характеристики:
- Уровень входного напряжения
- Уровни напряжения всех внутренних регуляторов
- Состояние уровня напряжения датчика и цепи датчика для выявления помех или разрывов в электронных схемах
- Выход 0—20 мА
- Работа реле и нагревателя
- Устройство наблюдения за процессором
- Программное обеспечение
- Память
- Частота генератора


Оборудование для пожарной сигнализации и пожаротушения: Извещатель пламени 3-ИК взрывозащищенный Spectrex 40/40I (компании Spectrex), Вы можете купить по низкой цене у прямого импортера в Украине - Компании "SPROM". При заказе оборудования, предоставляется качественная техподдержка и обеспечивается доставка в Киев, Одессу, Днепр, Львов, Николаев, Харьков и по всей Украине (Перевозчиками Новая почта, Интайм, Деливери).
Основные характеристики
Технология обнаружения ИК трехспектральная
Рабочее напряжение 18 - 32 В пост. тока
Ток потребления Дежурный режим: 90 мА (105 мА с подогревом). Режим тревоги: 130 мА (160мА с подогревом)
Чувствительность 4 уровня: от 15 м до 65 м
Дальность до 65 м (Н-гептан 0,3 x 0,3 м)
Маркировка взрывозащиты 1Ex d e IIC T5 Gb X или 1Ex d e IIC T4 Gb X
Класс защиты IP66
Рабочая температура -55° до +75°C (+85°C опция)
Вес алюминиевый корпус - 1,3 кг; нерж. сталь - 2,8 кг; кронштейн - 1,0 кг
Размеры 100 х 120 х 160 мм
