Аспирационная система дымообнаружения ASD 535-4

Аспирационная система дымообнаружения ASD 535-4
Производитель: Securiton
Наличие: Есть в наличии
Модель: ASD 535-4

Прибор аспирационной системы SecuriRAS® ASD 535-4 является новым поколением систем раннего обнаружения пожара. Предусмотрено регулирование чувствительности с передачей сигналов предварительной тревоги и обнаружения состояния загрязнения и запыления. В системе ASD 535-4 может быть установлено два дымовых датчика (SSD 535-1, SSD 535-2 или SSD 535-3) и две системы трубной разводки. Предусмотрено расширение на 4 модуля (внутри корпуса).

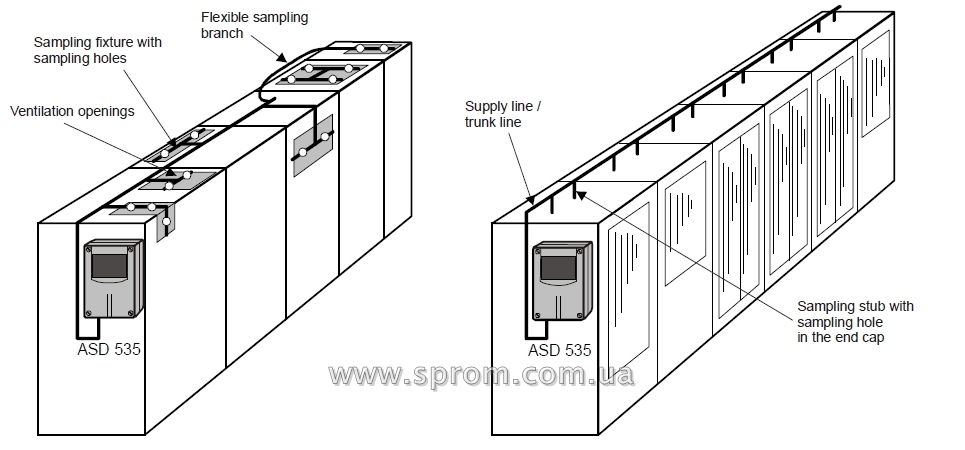

Аспирационная система дымообнаружения ASD 535-4 выполняет задачу взятия непрерывных, воздушных проб через две сети трубных разводок, осуществления подачи проб на два датчика дыма. Благодаря этому методу обнаружения и превосходным свойствам оборудования при сложных окружающих условиях, аспирационная система дымообнаружения ASD 535-4 используется везде, где существуют трудно доступные области или скрытые воздушные потоки, когда оптимальную защиту нельзя гарантировать обычными точечными датчиками.


Область применения:
  • Комнаты электронной обработки данных
  • Склады
  • Полые этажи, полуэтажи
  • Культурные объекты
  • Трансформаторные станции
  • Мониторинг оборудования: компьютерные системы, распределительные станции, распределительные щиты и т.д.

Кроме перечисленного, оборудование ASD 535-4 может применяться в областях, где использование точечных датчиков является общепринятым.

Работа оборудования ASD 535-4 регламентируется документом EN 54, часть 7.

При использовании специальных передатчиков сигнала тревоги, элементов мониторинга линии и т.д., оборудование ASD 535-4 может быть подключено практически к любым обычным системам пожарной сигнализации через его беспотенциальные контактные выходы.

Общие принципы работы
Вентилятором в сети воздухозаборных каналов создается разряжение, вследствие чего через воздухозаборные каналы в детекторный блок непрерывно подается свежий воздух. Таким образом, детектор дыма в детекторной камере постоянно тестирует пробы воздуха, заполняющего контролируемую область. Если концентрация дыма превысила допустимое значение, с ASD 535-4 поступает сигнал тревоги.

Тревога обозначена визуально на ASD 535-4 и может быть передана через беспотенциальные контакты на пульт системы пожарной сигнализации. Работоспособность аспирационной системы дымообнаружения зависит от характеристик детектора дыма и значения расхода воздуха, поступающего в систему. Информация о неисправности вентилятора, засорении воздухозаборных отверстий или трубок должна поступать на панель управления системой пожарной сигнализации в виде сигнала неисправности. Обнаружение перечисленных неисправностей в полной мере выполняет система мониторинга воздухозабора прибора ASD 535-4.



Индикаторы
События отображаются с помощью индикаторов LEDs на блоке управления. В ASD 535-4 присутствуют следующие индикаторы:
  • операция;
  • ошибка 1;
  • тревога 1;
  • предтревога I.1-I.3;
  • загрязнение датчика дыма I;
  • ошибка II;
  • тревога II,
  • предтревога II.1-II.3,
  • загрязнение датчика дыма II
  • индикатор уровня дыма до 10 - уровень для датчиков дыма I и II

Выходы

В составе ASD 535-4 имеется три реле типа открытый коллектор (OC1, ОС2, OC3). Параллельные индикаторы, индикаторы обратной связи или другие реле могут быть связаны с ними.

Выходы формируются со следующими критериями:
  • OC1: "Ошибка" - ошибка (все события), ASD не в рабочем состоянии;
  • OC2: "Тревога I" - дымовой датчик I в тревоге;
  • OC3: "Тревога II" - дымовой датчик II в тревоге
Входы
Вход «Внешний сброс» предназначен для возврата устройства ASD 535-4 в нормальное состояние после возникновения какого-либо события. Этот вход беспотенциальный (с опторазвязкой). Он может быть активирован сигналом как положительной, так и отрицательной полярности. Рабочий диапазон напряжений по входу – от 2 до 30 VDC и полосы пропускания импульса 2 - 5 с. При использовании в системе сигналов большой длительности (более 20 с) ASD 535-4 деактивируется (состояние неисправности).

Дымовые датчики

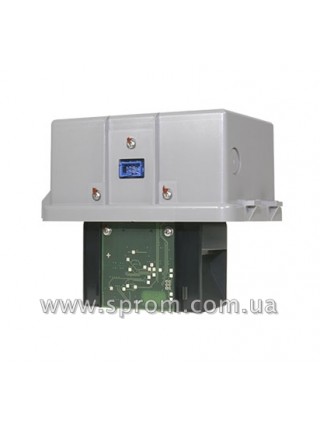

В ASD 535-4 используются датчики дыма SSD 535. Датчик дыма SSD 535 доступен в трех диапазонах чувствительности и версиях:
- SSD 535-1 сигнальный диапазон чувствительности 0,5 %/м - 10 %/м
- SSD 535-2 сигнальный диапазон чувствительности 0,1 %/м - 10 %/м
- SSD 535-3 сигнальный диапазон чувствительности 0,02 %/м - 10 %/м

Модули расширения
Для расширения функциональности ASD 535-4 доступны различные модули:

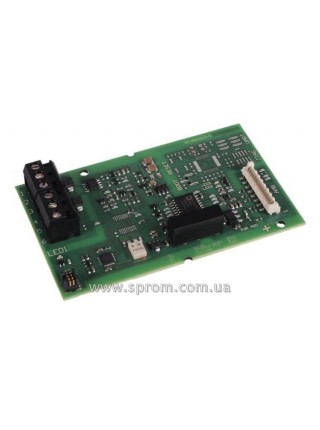

- XLM 35 - интерфейсный модуль для интеграции со шлейфом X-LINE;
- MCM 35 - модуль памяти для записи событий и значений на карту SD;

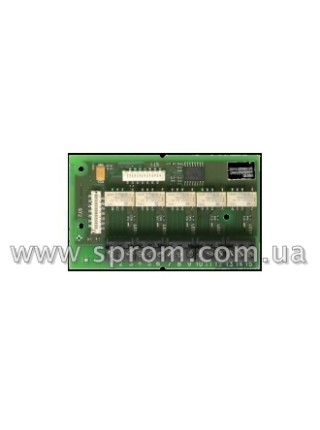

- RIM 35 - релейный модуль с пятью реле с беспотенциальными перекидными контактами (максимум два модуля RIM 35 могут быть подключены к прибору ASD 535-4)

Аспирационная система дымообнаружения ASD 535-4 полностью соответствует стандарту EN 54-20 Class A, B и C.


Оборудование для пожарной сигнализации и пожаротушения: Аспирационная система дымообнаружения ASD 535-4 (компании Securiton), Вы можете купить по низкой цене у прямого импортера в Украине - Компании "SPROM". При заказе оборудования, предоставляется качественная техподдержка и обеспечивается доставка в Киев, Одессу, Днепр, Львов, Николаев, Харьков и по всей Украине (Перевозчиками Новая почта, Интайм, Деливери).
Основные характеристики
Рабочее напряжение 10,5 - 30 В пост. тока
Ток потребления 290 мА при 24 В - дежурный режим; 490 мA при 24 В - режим тревоги
Чувствительность 0,5 %/м - 10 %/м с датчиком SSD 535-1; 0,1 %/м - 10 %/м с датчиком SSD 535-2; 0,02 %/м - 10 %/м с датчиком SSD 535-3
Длина трубной разводки на дымовой датчик Класс А: макс. 100 м; Класс B: макс. 140 м; Класс C: макс. 200 м
Расстояние до самого удаленного отверстия Класс А: макс. 70 м; Класс B: макс. 90 м; Класс C: макс. 110 м
Количество воздухозаборных отверстий на дымовой датчик макс. 24
Количество воздухозаборных отверстий на ответвление Класс А: макс. 14; Класс B: макс. 16; Класс C: макс. 18
Класс защиты IP54
Рабочая температура -20° до +60°C
Вес 3,85 кг
Размеры 397 x 265 x 146 мм
