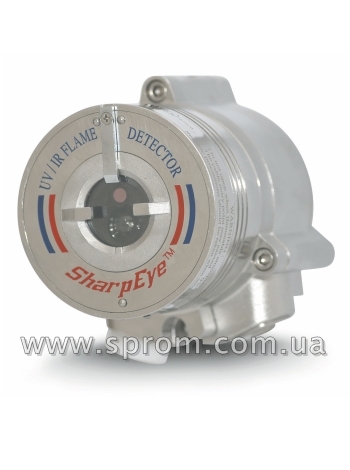

Извещатель пламени ИК/УФ взрывозащищенный Spectrex 40/40LB

Извещатель пламени ИК/УФ взрывозащищенный Spectrex 40/40LB
Производитель: Spectrex
Наличие: Есть в наличии
Модель: Spectrex 40/40LB

Взрывозащищенный извещатель пламени модели Spectrex SharpEye 40/40LB представляет собой комбинацию из УФ и ИК сенсоров, в которой ИК сенсор работает на волнах длиной 2.5-3.0 μm, и способен фиксировать возгорания от жидких и газообразных углеводородов, возгорания гидроксильных веществ и водорода, а также возгорания металлических и неорганических веществ.

Дальность обнаружения пламени составляет 15 м (n-гептан площадью 0.1м2) и сформирована высокая устойчивость к ложным тревогам (сварка, солнечные блики, осветительные лампы, вспышки фототехники).

Все модели детекторов 40/40LB оборудованы оптическим окном с подогревом для улучшения работы в условиях обледенения, снега и конденсата.
Изменение конфигурации параметров детектора позволяет адаптировать его работу относительно любой среды, применениям и требованиям.  Настройка данных параметров, а также техническое обслуживание и задачи по контролю производятся при помощи протокола коммуникации RS485 Modbus или HART-протокола (в моделях с выходом 0-20 мА).

Корпус детектора сделан из огнеупорного материала класса EExd, сертифицированного ATEX, с цельным, отдельным, задним отделением для контактного зажима класса EExe (изолирующий сенсоры и электронику прибора от окружающей среды) и имеет соответствующее общее разрешение EExde IIB + H2 T5 (75°C) или T4 (85°C).

Детекторы SharpEye 40/40 предназначены для работы как отдельно стоящие извещатели, напрямую соединенные с системой оповещения или системой автоматического пожаротушения.  Детектор также может являться частью более сложной системы, в которой множество детекторов и других приборов соединены между собой посредством единого пульта управления.

Основные особенности
  • Два датчика, ультрафиолетовый и инфракрасный
  • Нечувствительный к солнечному свету
  • Автоматический и ручной встроенный контроль (BIT) для непрерывной надежной работы
  • Подогрев окна для работы в суровых погодных условиях (снег, лед, конденсация)
  • Разные варианты выходных сигналов для максимальной универсальности и совместимости: три реле (реле тревоги, реле отказа и вспомогательное реле); 0–20 мА (дискретный); протокол HART для обслуживания и управления ресурсами; RS-485 с поддержкой Modbus
  • Высокая надежность со средним временем безотказной работы 150 000 ч
  • Сертификат уровня полноты безопасности SIL2 (TUV)
  • 5-летняя гарантия
  • Программируется пользователем через HART или RS-485
  • Опасные зоны: зоны 1 и 2 с присутствием паров газовой группы IIC; зоны 21 и 22 с присутствием пыли типа IIIC
  • Сертификаты взрывозащищенности: ATEX и МЭК Ex; FM/FMC/CSA; TR CU (EAC)
  • Подтверждения характеристик сторонними организациями (EN54-10 (VdS); FM3260)
  • Одобрено для морских работ: сертификат соответствия требованиям директивы о судовом оборудовании (DNV)

Область применения
  • Морское нефтегазовое оборудование
  • Береговые нефтегазовые установки и трубопроводы
  • Химические заводы
  • Нефтехимические заводы
  • Резервуарные парки
  • Самолетные ангары
  • Электроэнергетические установки
  • Фармацевтическая промышленность
  • Полиграфическая промышленность
  • Склады
  • Автомобильная промышленность
  • Взрывчатые вещества и боеприпасы
  • Объекты размещения отходов
  • Аэрокосмическая промышленность
  • Работы с красками, полимерами и клеями

Принципы обнаружения возгорания
Детектор УФ/ИК излучений пламени является оптическим детектором с двойным спектром, чувствительным к двум отдельным диапазонам спектра излучений, оба из которых характерны для возгораний. Детектор контролирует заданное пространство путем измерения в нем интенсивности излучения в рамках двух частотных диапазонов электромагнитного спектра, а именно ультрафиолетового (УФ) и инфракрасного (ИК). Детектор объединяет два несамостоятельных канала, в которых определенные пульсации фиксируются, а затем анализируются по частоте, интенсивности и продолжительности.

ИК сенсор в моделях 40/40LB чувствителен к излучению в диапазоне 2.5-3.0 микрон, в котором излучение H2 имеет уникальный пик спектра, это позволяет фиксировать возгорания углеводородов, газов, гидроксильных веществ и водорода, а также металлов и неорганических веществ.

УФ сенсор чувствителен к излучению в диапазоне 0.185-0.260 μм. УФ канал включает в себя особую логическую схему, которая отсевает сигналы ложной тревоги, вызванные солнечной радиацией и другими источниками УФ, не связанными с пожаром. Более того, чувствительность УФ канала стабилизирована относительно рабочего диапазона температуры.

Уровни чувствительности
Детектор имеет два уровня реагирования:
- ПРЕДУПРЕЖДЕНИЕ (Предварительное оповещение, светодиод мигает красным цветом)
- ТРЕВОГА (Состояние "Пожар", светодиод постоянно светится красным)

Максимальное расстояние, на котором активируется уровень "ТРЕВОГА" – 15 м от стандартного возгорания  (n-гептан площадью 0.1м2) .  Расстояние, на котором активируется уровень "ПРЕДУПРЕЖДЕНИЕ", примерно на 10% больше, чем расстояние уровня "ТРЕВОГА".

Уровень чувствительностиВремя реакции, сДистанция чувствительности, м
1515

Чувствительность к остальным горючим материалам
Детектор реагирует на многие источники возгорания следующим образом:
- Типовым возгоранием является возгорание n-гептана площадью 0,1м2, чувствительность прибора к которому равна 100%.
- Максимальное время реагирования: 10 с

Вид горючего веществаПроцент максимального расстояния
Макс. расстояние, м
Бензин100%15
N-гептан100%15
Реактивное топливо (JP5)73%11
Керосин73%11
Дизельное топливо73%11
Метан*
53%
8
Сжиженные нефтяные газы*
86%13
Спирт 95%
50%
7,5
Спирт изопропиловый
50%
7,5
Метанол
50%
7,5
Полипропилен
66%
10
Бумага33%5
Водород*66%10

*- Факел высотой 0,75 м и шириной 0,25 м

КОНУС ПОЛЯ ОБЗОРА


Выходные сигналы

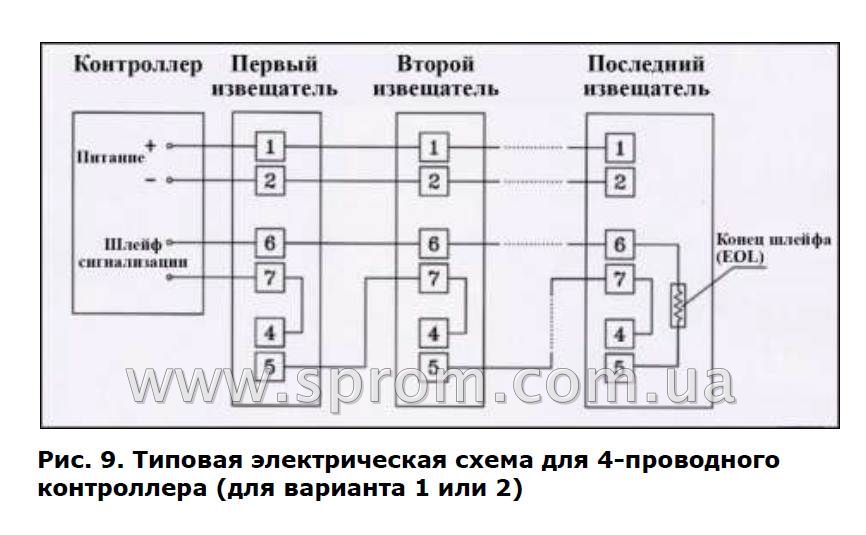

Выходные сигналы определяются конфигурацией по умолчанию (релейные: Пожар и Неисправность - обязательно) либо вариантами электрической схемы (при заказе-опросный лист).
Извещатель имеет несколько типов выходов, совместимых с разными системами управления:
- 0—20 мА (дискретный) с HART
- Реле (тревоги, отказа, вспомогательное)
- RS-485 Modbus

Непрерывная самодиагностика
Во время нормальной работы извещатель непрерывно выполняет самодиагностику и индицирует обнаруженные неисправности. Этот тип диагностики отвечает требованиям SIL-2.
Непрерывно проверяются следующие характеристики:
- Уровень входного напряжения
- Уровни напряжения всех внутренних регуляторов
- Состояние уровня напряжения датчика и цепи датчика для выявления помех или разрывов в электронных схемах
- Выход 0—20 мА
- Работа реле и нагревателя
- Устройство наблюдения за процессором
- Программное обеспечение
- Память
- Частота генератора


Оборудование для пожарной сигнализации и пожаротушения: Извещатель пламени ИК/УФ взрывозащищенный Spectrex 40/40LB (компании Spectrex), Вы можете купить по низкой цене у прямого импортера в Украине - Компании "SPROM". При заказе оборудования, предоставляется качественная техподдержка и обеспечивается доставка в Киев, Одессу, Днепр, Львов, Николаев, Харьков и по всей Украине (Перевозчиками Новая почта, Интайм, Деливери).
Основные характеристики
Технология обнаружения УФ/ИК
Рабочее напряжение 18 - 32 В пост. тока
Ток потребления Дежурный режим: 90 мА (110 мА с подогревом). Режим тревоги: 130 мА (160 мА с подогревом)
Чувствительность 1 уровень: 15 м
Дальность до 15 м (Н-гептан 0,3 x 0,3 м)
Маркировка взрывозащиты 1Ex d e IIC T5 Gb X или 1Ex d e IIC T4 Gb X
Класс защиты IP66
Рабочая температура -55° до +75°C (+85°C опция)
Вес алюминиевый корпус - 1,3 кг; нерж. сталь - 2,8 кг; кронштейн - 1,0 кг
Размеры 100 х 120 х 160 мм
