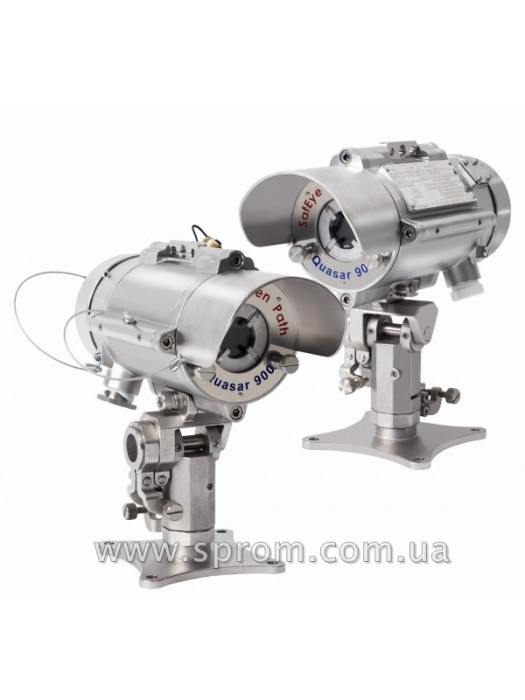

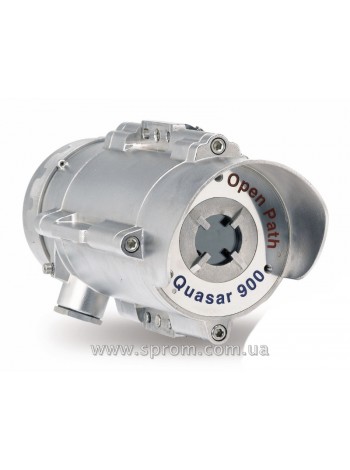

Трасова система виявлення газу вибухозахищена Spectrex Quasar 900

Інфрачервоний трасовий газоаналізатор SafEye Quasar 900 забезпечує високоякісний і ефективний оперативний контроль і аналіз газу на лінії зору за рахунок використання вдосконаленого ксенонового імпульсного випромінювача і інтегрованого модуля електроніки, укладених в поліпшені корпуси з нержавіючої сталі.

Газоаналізатор виявляє вуглеводневі гази, такі як метан, етилен, пропан, етан, бутан та інші (за функціональним призначенням моделі SafEye Quasar 900 відрізняються лише дальністю виявлення газу).

Присутність в повітрі небезпечних парів, газів і аерозолів в контрольованій зоні виявляється, коли певна речовина перетинає або заходить на оптичний шлях між джерелом випромінювання і газоаналізатором.

• Імпульсний інфрачервоний випромінювач (передавач)
• Інфрачервоний газоаналізатор (приймач)

Система виявляє гази по випромінюванню, переданому через відкритий оптичний канал (трасу) з випромінювача на газоаналізатор.

Газоаналізатор виявляє горючі гази в навколишньому середовищі на відстані до 200 м, навіть в умовах сильного запилення, туману, дощу, снігу або вібрацій, які можуть сильно послаблювати сигнал. Пристрій зберігає робочі характеристики при погіршенні видимості до 90% і зміщення ± 0,5 °.

Система обладнана оптичним вікном з підігрівом для поліпшення роботи в умовах обмерзання, снігу і конденсату.
Зміна конфігурації параметрів детектора дозволяє адаптувати його роботу щодо будь-якого середовища, застосуванням і вимогам. Налаштування даних параметрів, а також технічне обслуговування та завдання по контролю виробляються за допомогою протоколу комунікації RS485 Modbus або HART-протоколу.

Випромінювач і газоаналізатор укладені в вогнестійку вибухонепроникну оболонку, що має сертифікати ATEX і МЕК Ex, з вбудованим ізольованим заднім відсіком затискачів з підвищеним захистом Exe (захищає датчики і електроніку від впливів навколишнього середовища). Газоаналізатор також має роз'єм для підключення до портативного іскробезпечного комп'ютера або пристрою HART. Виріб має комбіновані сертифікати: Ex II 2 (2) G D; Ex db eb ib [ib Gb] IIB + H2 T4 Gb; Ex tb IIIC T135 ° C Db Ta = -55 ° C до +65 ° C

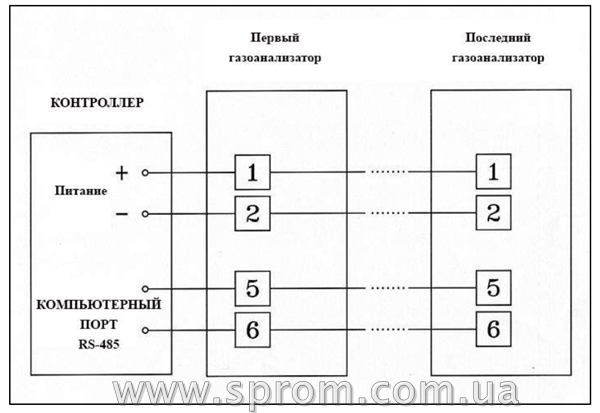

За допомогою мережі RS-485 газоаналізатора і додаткового програмного забезпечення можна об'єднати до 32 газоаналізаторів в адресну систему всього чотирма проводами (2 для живлення і 2 для передачі даних). За допомогою повторювачів кількість газоаналізаторів можна збільшити до 247 (по 32 газоаналізатора на кожен повторювач) на чотирьох проводах.

• Виявлення газів на відстані до 200 м
• Одночасне виявлення горючих газів C1-C8
• Висока чутливість і швидке реагування на вуглеводневі гази
• Підігрів оптичного вікна для оптимальної роботи в умовах обмерзання, конденсації і налипання снігу
• Безперервна робота в екстремальних або суворих умовах навколишнього середовища
• Нечутливий до сонячного світла і промислових середовищ
• Витримує екстремальні вібрації
• Стандартний вихід 0-20 мА
• Режим сервісного виклику (3 мА)
• Протокол передачі даних HART
• Вихід RS-485 Modbus з підтримкою комп'ютерної комунікаційної мережі до 247 систем
• Встановлення, юстирування і калібрування нескладні і виконуються однією людиною
• Сертифікати ATEX і МЕК Ex
• Сертифікат FM / FMC: клас I, розряд 1, групи B, C і D; клас II / III, розряд 1, групи E, F і G
• Сертифікат TR CU / EAC
• Сертифікат TUV про відповідність вимогам SIL-2
• Пройшов функціональні випробування FM по EN60079-29-4 і сертифікований на відповідність вимогам FM 6325
• Налаштування через портативний пристрій
• Швидке підключення до іскробезпечного портативного пристрою для діагностики або калібрування
• 3-річна гарантія на всю систему
• 10-річна гарантія на лампу ксенонового імпульсного випромінювача

• Компресорні станції
• Місця зберігання і виробництва нафтохімічної та фармацевтичної продукції
• Машинні відділення
• Системи СПГ/ЗВГ
• Насосні станції
• Місця зберігання горючих речовин і отрутохімікатів, а також місця поховання небезпечних відходів
• НПЗ, нафтові платформи, заправні станції і паливні сховища
• Навантажувальні платформи, транспортні депо і склади для небезпечних речовин
• Випробувальні камери
• Плавучі установки для видобутку, зберігання і відвантаження нафти, стаціонарні бурові установки

Принципи виявлення газів
Система визначає наявність газів шляхом подвійного контролю спектрального діапазону, аналізуючи поглинання випромінювання, яке викликається газами в атмосфері, і порівнює це співвідношення з фоновим атмосферним поглинанням.

Кожна небезпечна речовина виявляється на своїй довжині хвилі, обраній згідно її спектральному поглинанню. У процесі виявлення використовується 2 окремих фільтра: один пропускає випромінювання, що поглинається певним газом, а другий нечутливий до нього.

• Нормальний (N) - отриманий сигнал знаходиться на безпечному рівні.
• Попередження (W) - виявлені гази на рівні попередження.
• Тривога (A) - виявлені гази на рівні тривоги.

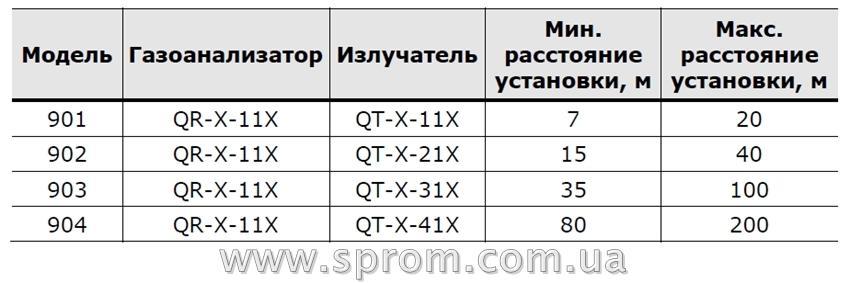

Мінімальна контрольована відстань (між передавачем і приймачем) - 7 м.

Максимальна контрольована відстань - 200 м

Чутливість до газу
У моделі SafEye Quasar 900 для вимірювання можливості займання повітряної суміші між випромінювачем і газоаналізатором використовуються довжини хвилі в області спектрального діапазону 2,3 мкм. На цій довжині хвилі знаходиться пік поглинання всіх вуглеводнів. Це дозволяє газоаналізатору досягти надійної чутливості 0-5 НКПР·м. Газоаналізатор виявляє вуглеводневі гази, такі як метан, етилен, пропан, етан, бутан та інші.

Пропонуються три стандартно використовуваних повірочних гази, з яких можна вибрати найбільш близькі до вимірюваних газів.

• Метан - повна шкала 5 НКПР·м

• Пропан - повна шкала 5 НКПР·м

• Етилен - повна шкала 8 НКПР·м


• Газ 1 — 100% метан  (заводська установка)

• Газ 2 — 100% пропан

• Газ 3 — 100% етилен

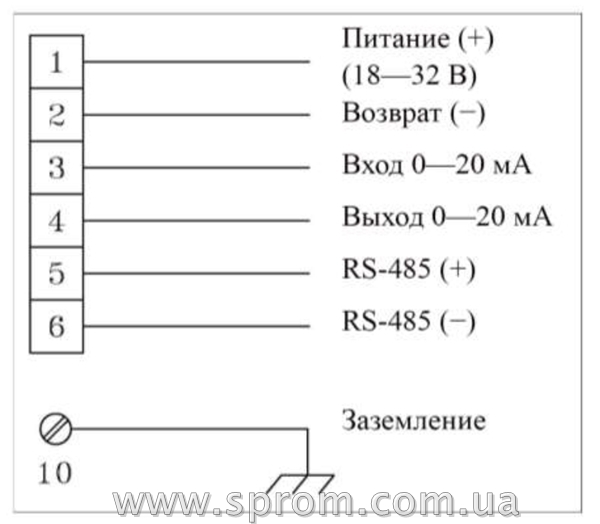

• Токовий вихід 0-20 мА забезпечує контроль стану газоаналізатора, безперервно вказуючи точну концентрацію газу. Опір навантаження для виходу 0-20 мА не повинен перевищувати 500 Ом.
• Інтерфейс RS-485 - для відправки даних на комп'ютер з відповідним програмним забезпеченням і для прийому даних або команд управління з комп'ютера

• Показувати налаштування
• Змінювати налаштування
• Показувати стан і опис газоаналізатора
• Виконувати діагностику газоаналізатора
• Виконувати налагодження

Пусконалагоджувальний комплект

Комплект для пусконалагодження/юстирування (к/н 888247) використовується для виконання пусконалагоджувальних робіт і технічного огляду.

Пусконалагоджувальний комплект пропонується в трьох варіантах:

• 888247-1 - для калібрування на метан

• 888247-2 - для калібрування на пропан

• 888247-3 - для калібрування на етилен


У комплект входять:

• Телескоп (к/н 888210, необхідний для виконання юстирування)

• Магнітний перемикач режиму (к/н 790285, необхідний для калібрування нуля)

• Два різних комплектуа фільтрів функціональної перевірки (к/н 888260-1 ÷ 6, для установки і періодичних функціональних випробувань системи)

• Торцеві ключі (для відкривання пристроїв).
