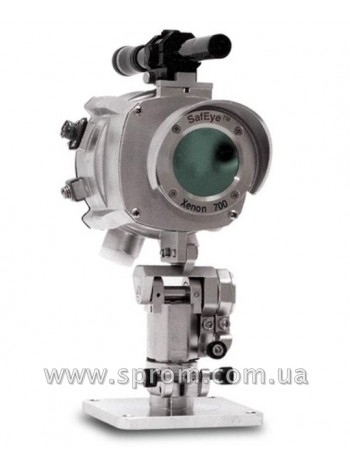

Трасова система виявлення газу вибухозахищена Spectrex Xenon 700S

Інфрачервоний трасовий газоаналізатор Spectrex Xenon 700S забезпечує високоякісний і ефективний оперативний контроль і аналіз газу на лінії зору за рахунок використання вдосконаленого ксенонового імпульсного випромінювача і інтегрованого модуля електроніки, укладених в поліпшені низькопрофільні корпуси з нержавіючої сталі.

Газоаналізатор виявляє вуглеводневі гази, такі як метан, суміші метану з більш важкими алканами (де вміст метану становить не нижче 90%), суміш 60% пропан і 40% бутан, етилен.

Присутність в повітрі небезпечних парів, газів і аерозолів в контрольованій зоні виявляється, коли певна речовина перетинає або заходить на оптичний шлях між джерелом випромінювання і газоаналізатором.

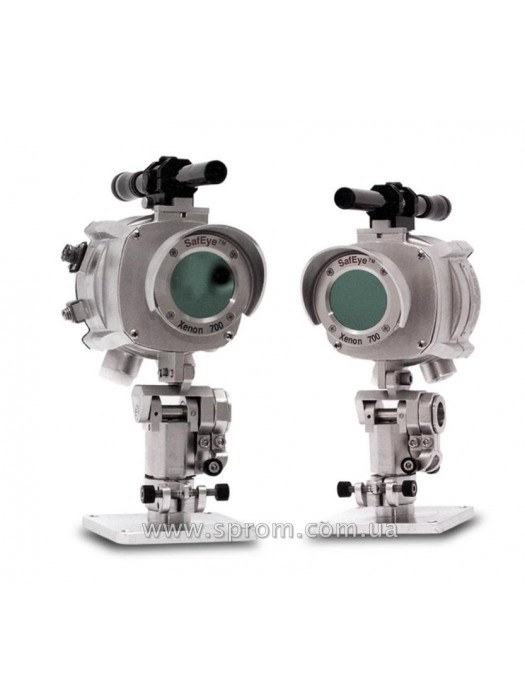

• Імпульсний інфрачервоний випромінювач (передавач)

• Інфрачервоний газоаналізатор (приймач)

Система виявляє гази по випромінюванню, переданому через відкритий оптичний канал (трасу) з випромінювача на газоаналізатор.

Газоаналізатор виявляє горючі гази в навколишньому середовищі на відстані до 140 м, навіть в умовах сильного запилення, туману, дощу, снігу або вібрацій, які можуть сильно послаблювати сигнал. Завдяки унікальному поєднанню потрійної оптики, двоканального опорного датчика і підігріву оптики SafEye Xenon зберігає працездатність при погіршенні видимості до 90% і зміщення ± 1 °.

Система обладнана оптичним вікном з підігрівом для поліпшення роботи в умовах обмерзання, снігу і конденсату.
Зміна конфігурації параметрів детектора дозволяє адаптувати його роботу щодо будь-якого середовища, застосуванням і вимогам. Налаштування даних параметрів, а також технічне обслуговування та завдання по контролю виробляються за допомогою протоколу комунікації RS485 Modbus або HART-протоколу.

Випромінювач і газоаналізатор укладені в вогнестійку вибухонепроникну оболонку, що має сертифікат МЕК Ex, з вбудованим ізольованим заднім відсіком затискачів з підвищеним захистом Exe, що захищає датчики і електроніку від впливів навколишнього середовища, і внутрішнім живленням по іскробезпечному ланцюгу Exia для підігріву вікна. Газоаналізатор також має роз'єм для підключення до портативного іскробезпечного комп'ютера. Відповідно, виріб має комбіновані сертифікати: Ex d e ia [ia Ga] IIC T5 Gb.

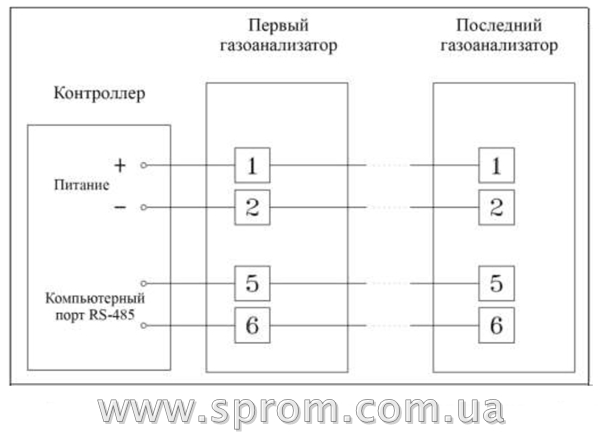

За допомогою мережі RS-485 газоаналізатора і додаткового програмного забезпечення можна об'єднати до 32 газоаналізаторів в адресну систему всього чотирма проводами (2 для харчування і 2 для передачі даних). За допомогою повторювачів число газоаналізаторів можна збільшити до 247 (по 32 газоаналізатора на кожен повторювач) на чотирьох проводах.

• Раннє попередження газів на відстані до 140 м
• Одночасне виявлення горючих газів C1-C8
• Висока чутливість і швидке реагування на вуглеводневі гази
• Підігрів оптичного вікна для оптимальної роботи в умовах обмерзання, конденсації і налипання снігу
• Безперервна робота в екстремальних або суворих умовах навколишнього середовища
• Нечутливий до сонячного світла і промислових середовищ
• Витримує екстремальні вібрації
• Інтерфейси з самими широко використовуваними панелями управління
• Стандартний вихід 0-20 мА і вихід реле з сухими контактами
• Протокол HART: протокол передачі даних
• Вихід RS-485 Modbus з підтримкою комп'ютерної комунікаційної мережі на 247 систем
• Встановлення, юстирування і калібрування нескладні і виконуються однією людиною
• Сертифікат МЕК Ex про відповідність вимогам Ex d e ia [ia Ga] IIC T5 Gb
• Сертифікат TUV про відповідність вимогам SIL-2
• Налаштування через портативний пристрій
• Швидке підключення до іскробезпечного портативного пристрою для діагностики або калібрування
• Новий робочий режим (3 мА) «сервісний виклик»
• 3-річна гарантія на всю систему
• 10-річна гарантія на лампу ксенонового імпульсного випромінювача

• Компресорні станції
• Місця зберігання і виробництва нафтохімічної та фармацевтичної продукції
• Машинні відділення
• Системи СПГ/ЗВГ
• Насосні станції
• Місця зберігання горючих речовин і отрутохімікатів, а також місця поховання небезпечних відходів
• НПЗ, нафтові платформи, заправні станції і паливні сховища
• Навантажувальні платформи, транспортні депо і склади для небезпечних речовин
• Випробувальні камери
• Плавучі установки для видобутку, зберігання і відвантаження нафти, стаціонарні бурові установки

Принципи виявлення газів
Система визначає наявність газів шляхом подвійного контролю спектрального діапазону, аналізуючи поглинання випромінювання, яке викликається газами в атмосфері, і порівнюючи це співвідношення з фоновим атмосферним поглинанням.

Кожна небезпечна речовина виявляється на своїй довжині хвилі, обраній згідно її спектральному поглинанню. Використовується три інфрачервоних датчика: два сигнальних і один опорний. У процесі виявлення використовується два окремих фільтра: один пропускає випромінювання, що поглинається певним газом, а другий нечутливий до нього.

• Нормальний (N) - отриманий сигнал знаходиться на безпечному рівні.
• Попередження (W) - виявлені гази на рівні попередження.
• Тривога (A) - виявлені гази на рівні тривоги.

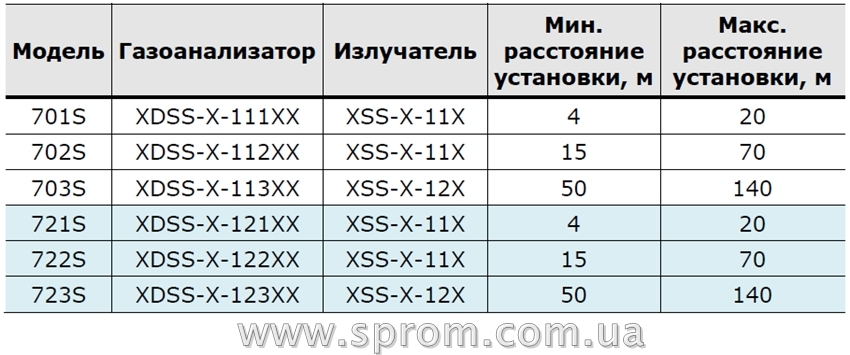

Мінімальна контрольована відстань (між передавачем і приймачем) - 4 м.

Максимальна контрольована відстань - 140 м.

Чутливість до газу

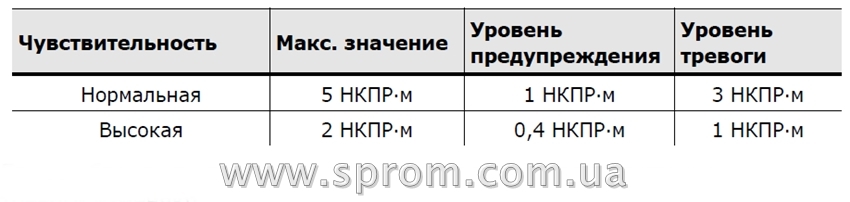

У моделі SafEye Xenon 700S для вимірювання можливості займання повітряної суміші між випромінювачем і газоаналізатором використовуються довжини хвилі в області спектрального діапазону 3,4 мкм. На цій довжині хвилі знаходиться пік поглинання всіх вуглеводнів. Завдяки цьому піку газоаналізатор досягає нормальної (0-5 НКПР·м) і високої (0-2 НКПР·м) чутливості в залежності від налаштувань. Однак, оскільки потрібні дані про займистості газоповітряної суміші, а фактично вимірюється поглинання випромінювання в діапазоні 3,4 мікрона, газоаналізатор має різні рівні чутливості для різних газів і їх сумішей. Різні рівні чутливості не потрібні, якщо відомий склад газу в зоні, що охороняється. Проте, якщо газовий склад в зоні, що охороняється, може істотно варіюватися, слід враховувати різницю в чутливості при визначенні калібрування газоаналізатора.

Пропонуються стандартно використовувані повірочні гази, з яких можна вибрати найбільш близькі до вимірюваних газів.

• Газ 1 - чистий метан, використовується на метанових сховищах і трубопроводах.
• Газ 2 (заводська установка) - 92% метан, 4% пропан, 4% етан. Універсальна суміш для видобутку нафти і газу, що використовується в місцях, де концентрація метану в суміші не перевищує 98%. Вона також використовується для калібрування на етан.
• Газ 3 - СВГ: 60% пропан, 40% бутан.
• Газ 4 - 99% метан, 1% пропан, використовується для виявлення суміші метану з більш важкими газами, де вміст метану може варіюватися від 100% до 95%. Цей перевірочний газ також підходить для місць, де можливі витоки чистого метану або чистого пропану.

Повна шкала

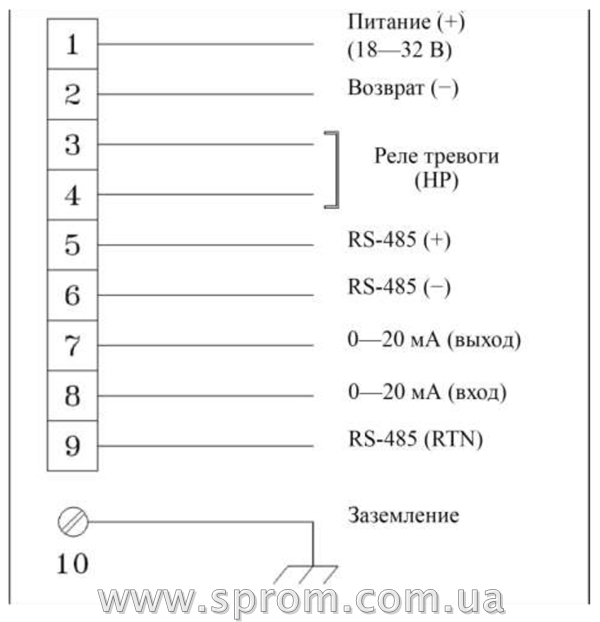

• Токовий вихід 0-20 мА забезпечує контроль стану газоаналізатора, безперервно вказуючи точну концентрацію газу. Опір навантаження для виходу 0-20 мА не повинен перевищувати 600 Ом.
• Інтерфейс RS-485 для відправки даних на комп'ютер з відповідним програмним забезпеченням і для прийому даних або команд управління з комп'ютера.
• Реле з сухими контактами: реле відмови, реле тривоги, допоміжне реле.
  Реле тривоги і допоміжне реле зазвичай нормально розімкнуті не під напругою. Коли газоаналізатор в стані тривоги або попередження, відповідне реле замкнуто. Реле відмови нормально замкнуто під напругою, а в стані відмови - розімкнуте.

• Показувати налаштування
• Змінювати налаштування
• Показувати стан і опис газоаналізатора
• Виконувати діагностику газоаналізатора
• Виконувати налагодження

Пусконалагоджувальний комплект

Комплект для пусконалагодження/юстирування (к/н 799 247) використовується для виконання пусконалагоджувальних робіт і технічного огляду.

У комплект входять:

• Телескоп (к/н 799210, необхідний для виконання юстирування)
• Магнітний перемикач режиму (к/н 790285, необхідний для калібрування нуля)
• Два різних комплекту фільтрів функціональної перевірки (к/н 792260-1 ÷ 5, для установки і періодичних функціональних випробувань системи)
• Торцеві ключі (для відкривання пристроїв).
