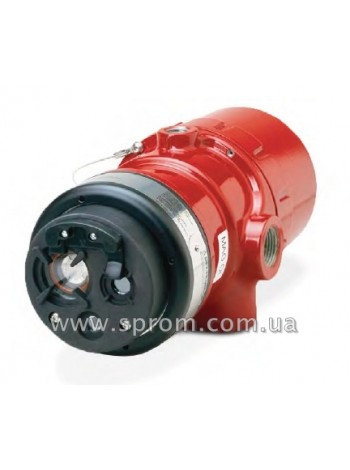

Сповіщувач полум'я ІЧ / УФ вибухозахищений X5200

Модель Х5200 представляє собою сповіщувач полум'я ультрафіолетового / інфрачервоного (УФ / ІЧ) діапазонів. Він відповідає жорстким вимогам світових стандартів для високонадійного виявлення джерел загоряння в поєднанні з високим ступенем відраження сигналів хибних тривог. Сповіщувач виконаний відповідно до вимог, що пред'являються до вибухозахищених обладнання, і призначений для застосування у вибухонебезпечних зонах усередині і поза приміщеннями. Конструкція приладу і схема розташування УФ та ІЧ датчиків дозволяє отримати кут огляду сповіщувача в 90 °. Сигнал тривоги виробляється тільки тоді, коли обидва датчика реєструють присутність полум'я одночасно.

Відмінні особливості
▲ Використання найсучасніших УФ та ІЧ технологій для пожежовиявлення
▲ Швидкодіючий, універсальний сповіщувач для спеціальних сфер застосування, таких як військове спорядження і наповнення аерозольних балонів
▲ Завдяки допоміжному реле можлива гнучка настройка виявлення з використанням УФ, ІЧ або одночасно двох технологій

Дальність виявлення полум'я становить 26 м і сформована стійкість до помилкових тривог (сонячні відблиски, освітлювальні лампи, спалахи фототехніки).

Стандартна конфігурація сповіщувача включає в себе реле пожежі, реле несправності і додаткове реле.

Релейні виходи
Контакти кожного реле стандартної моделі сповіщувача забезпечують комутацію струму до 5А при напрузі постійного струму до 30 В і резистивному навантаженні. Реле пожежі має нормально розімкнутий і нормально замкнутий контакти, і дублюючі вхідні / вихідні клеми. При відсутності сигналу пожежі реле пожежі знаходиться в знеструмленому стані і може працювати в режимах з фіксацією або без неї.
Реле несправності також має дублюючі вхідні / вихідні клеми і нормально розімкнуті контакти. Це реле нормально підключено до напруги електроживлення та може працювати в режимах з фіксацією або без неї.
Допоміжне реле має нормально розімкнутий і нормально замкнутий контакти. Реле може бути налаштоване для роботи під напругою електроживлення або знеструмлено, а також в режимі з фіксацією або без неї.

Автоматичний режим перевірки oi

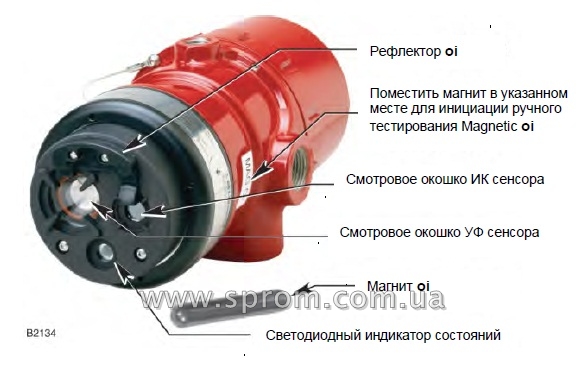

В сповіщувачі X5200 використовується автоматична функція контролю оптики oi, яка автоматично виконує щохвилинну калібровану перевірку правильного функціонування сповіщувача. При цьому використання зовнішнього контрольного джерела інфрачервоного випромінювання (тестової лампи) не потрібно. Успішне виконання автоматичної перевірки не викликає переходу в режим '' Пожежа ".
Сигнал несправності виробляється при падінні чутливості сповіщувача до рівня, при якому відстань виявлення зменшується приблизно на 50%. При цьому спрацьовує реле несправностей і світлодіод індикації загоряється жовтим світлом. Сигнал збою oi самоусувається за умови, що забруднення оптики є тимчасовим. Якщо забруднення не зникає автоматично і сигнал збою oi продовжує бути присутнім, то буде потрібно чистка оптики і технічне обслуговування сповіщувача.

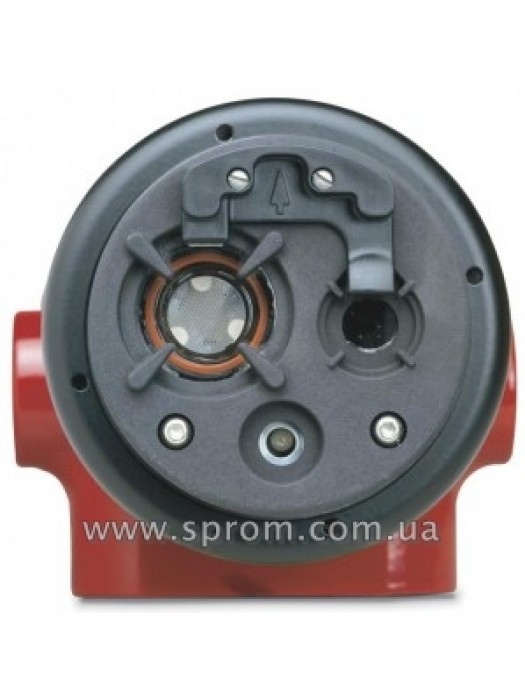

На передній площині сповіщувача передбачено 3-х кольоровий світлодіод, який виконує роль індикатора нормального режиму роботи і оповіщає персонал про стан пожежної тривоги або несправності.

Застосування контрольованого мікропроцесором підігріву оптики підвищує стійкість до впливу вологи та утворення криги.

Рівні чутливості
В сповіщувачі X5200 можливі чотири рівні чутливості до полум'я - дуже висока, висока, середня і низька, окремо для УФ та ІЧ датчиків. При виборі чутливості для конкретної області застосування слід виходити з таких критеріїв:
- Розміщення сповіщувача на об'єкті;
- Час спрацювання в залежності від виду палива і розміру вогнища;
- Відстань між осередком пожежі та сповіщувачем.

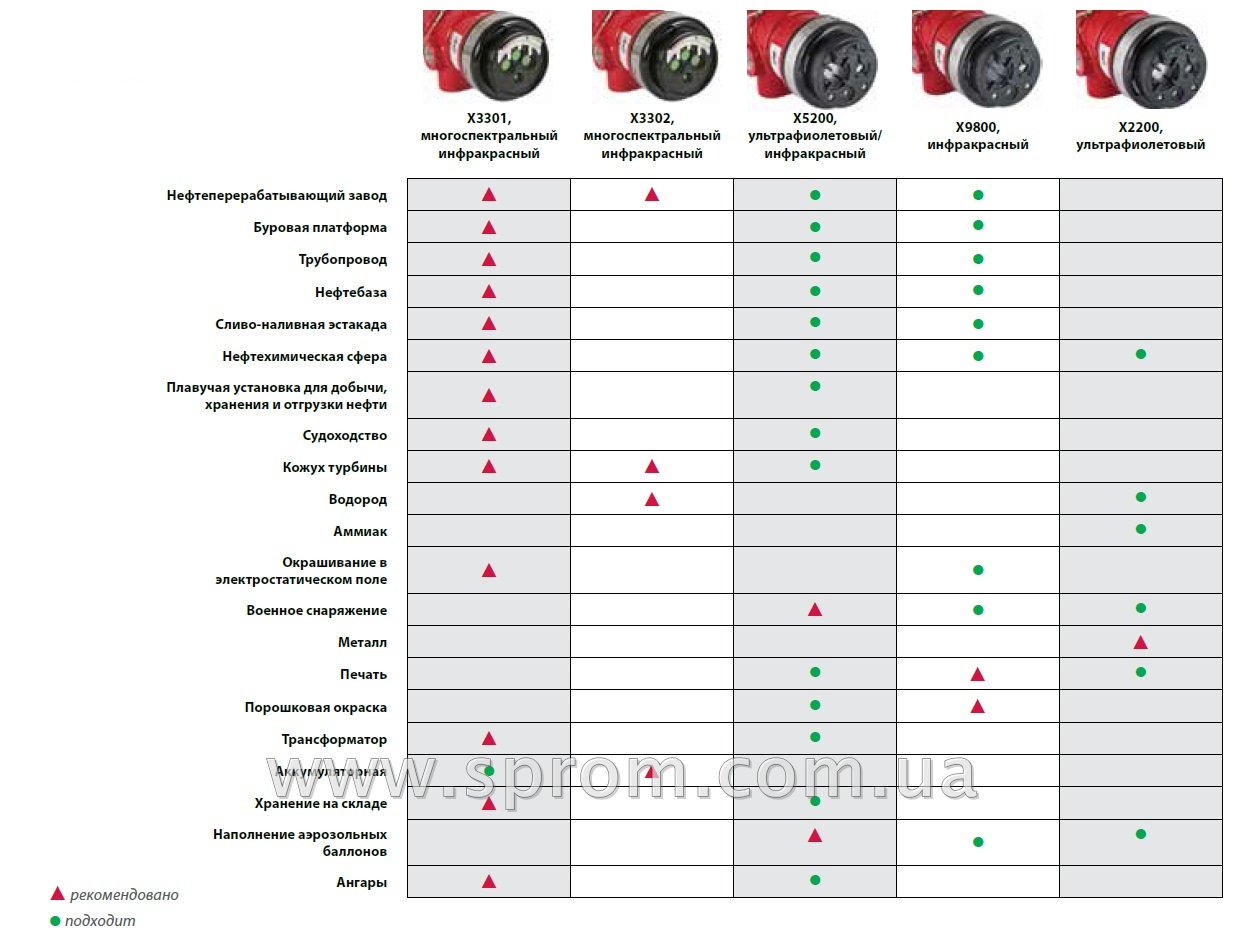

ОБЛАСТІ ЗАСТОСУВАННЯ СПОВІЩУВАЧІВ
