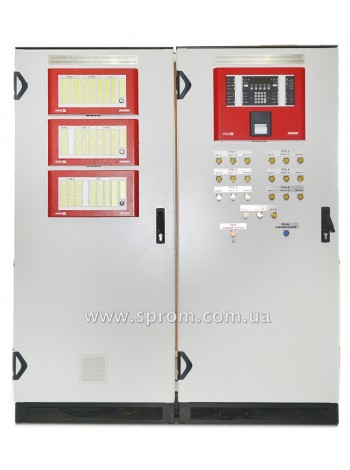

Щит центрального управління для Integral IP MX (B5-SPS-LTD300)

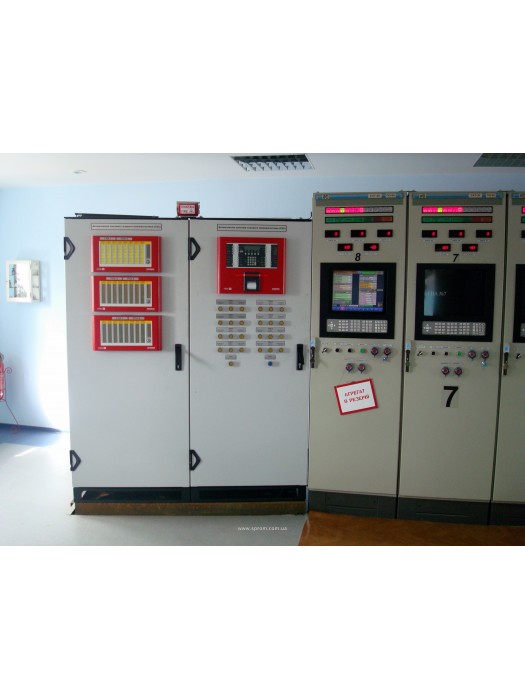

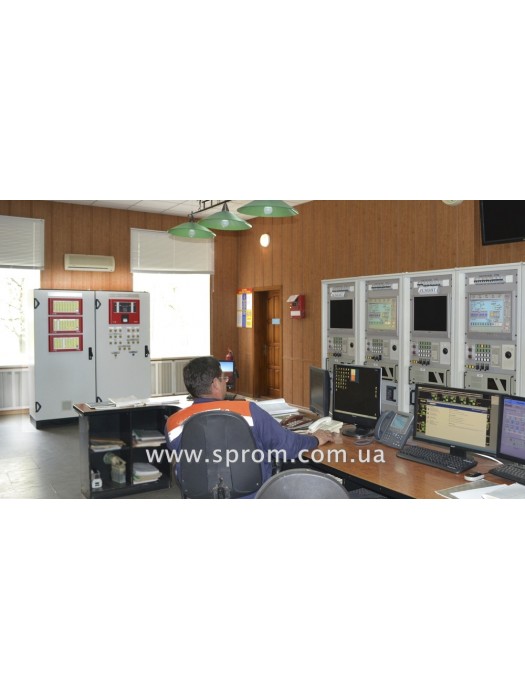

Використовується при пожежогасінні (пожежної сигналізації) великих об'єктів, виробничих будівель і промислових підприємств (заводи, шахти, ТЕЦ, аеропорти, торгові центри і т.п.). Як правило, дане виконання щита передбачає установку в операторській, там де присутня оперативний черговий персонал.

Щит виконаний на базі 2-х станцій Integral IP MX і призначений для центрального управління систем пожежогасіння (газового, пінного, водяного) з великою кількістю як пожежних шлейфів (адресних і безадресних) так і виконавчих механізмів (устрановкі пожежогасіння), сповіщувачів.

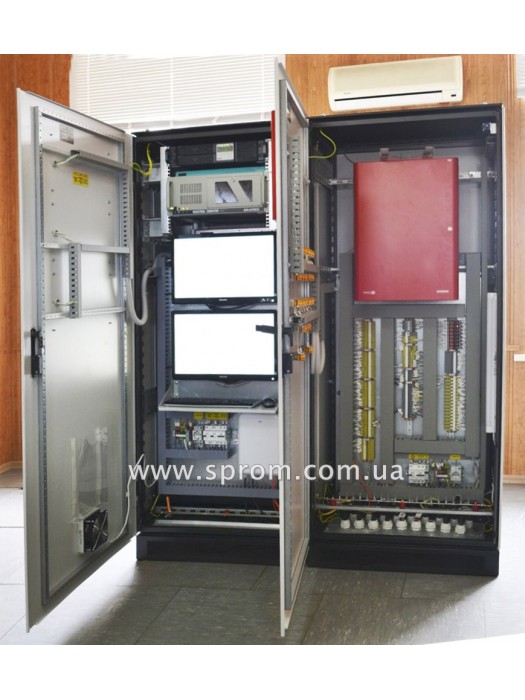

Конструктивно в щиті передбачається установка 2-х станцій Integral IP MX, на вимогу замовника можлива додаткова установка АРМ оператора (автоматизоване робоче місце) для візуалізації роботи системи пожежогасіння. АРМ оператора працює на базі системи управління SecoLOG, розробленої компанією Schrack-Seconet.

- два монітори 22 ";

- промисловий ПК, виконання Rack;

- SCADA на базі системи управління SecoLOG (на 1000 / 2500 сигналів);

- джерело безперебійного живлення, виконання Rack;

Залежно від особливостей об'єкта щит B5-SPS-LTD300, можливо дооснастити необхідними електротехнічними пристроями (іншим варіантом модулів Schrack-Seconet серії MX, модулями вводу-виводу X-Line, додатковими джерелами живлення, перетворювачами сигналів (0-10, 4-20мА, ТСП, ТСМ, ТХА і ін.), панелями індикації, необхідними органами управління, АРМ оператора - візуалізація SecoLog, перетворювачами сигналів від суміжних систем, автоматичними вимикачі - забезпечивши розподілену мережу живлення, реле повторителями та ін.).

- органи управління дистанційного пуску для 24 зон пожежогасіння (макс. 32 зони пожежогасіння). Передбачена можливість пломбування і захист від випадкового натискання;

- пульт управління з РКІ дисплеєм і принтером (друк тривог і критичних несправностей);

- світлодіодні панелі індикації (3 панелі) для 24 зон пожежогасіння (макс. 32 зони пожежогасіння).

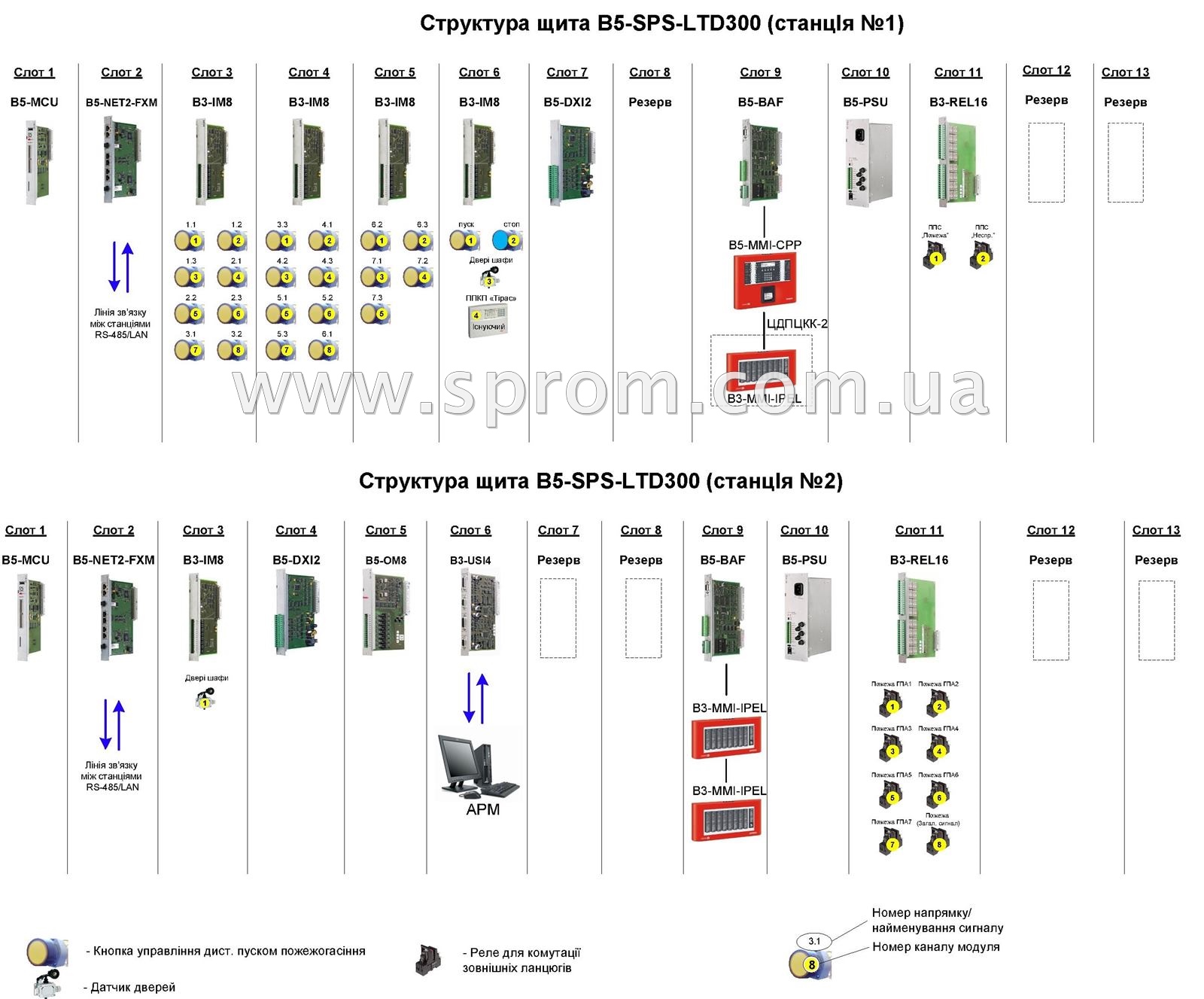

- станцію Integral IP MX B5-SCU №1, з наступним набором модулів;

    - слот 1: Модуль B5-MCU центральний процесор;

    - слот 2: Модуль мережевий B5-NET2-FXM;

    - слот 3-6: Модуль B3-IM8 контрольованих входів;

    - слот 7: Модуль B5-DXI2 кільцевих шлейфів X-LINE;

    - слот 8: Резерв;

    - слот 9: Модуль B5-BAF управління;

    - слот 10: Модуль B5-PSU блок живлення;

    - слот 11: Модуль B3-REL16 релейний;

    - слот 12,13: Резерв.

- станцію Integral IP MX B5-SCU №2, з наступним набором модулів;

    - слот 1: Модуль B5-MCU центральний процесор;

    - слот 2: Модуль мережевий B5-NET2-FXM;

    - слот 3: Модуль B3-IM8 контрольованих входів;

    - слот 4: Модуль B5-DXI2 кільцевих шлейфів X-LINE;

    - слот 5: Модуль B5-OM8 контрольованих виходів;

    - слот 6: Модуль B3-USI4 універсальний інтерфейсний;

    - слот 7,8: Резерв;

    - слот 9: Модуль B5-BAF управління;

    - слот 10: Модуль B5-PSU блок живлення;

    - слот 11: Модуль B3-REL16 релейний;

    - слот 12,13: Резерв.

- органи управління для оперативного дистанційного пуску індивідуально для 24 зон пожежогасіння;

- світлодіодні панелі індикації для 24 зон пожежогасіння (макс. 32 зони пожежогасіння);

- пульт управління з РКІ дисплеєм і принтером (друк тривог і критичних несправностей);

- акумуляторні батареї 4 шт (12В / 44Ач);

- АРМ оператора з системою управління SecoLOG (замовляється додатково);

- автоматичні вимикачі та запобіжні клемні набори;

- димовий сповіщувач;

- освітлення;

- вентилятор;

- обладнання контролю внутрішнього клімату та контролю доступу в шафу;

- оптичний бокс для розпаювання оптичних кабелів передачі даних (мережа Integral LAN) з необхідними пігтейлами і патч-кордами;

- клемні набори Wago;

- гермовводи для зовнішніх кабелів.

- підключення 4 кільцевих шлейфів X-LINE або 8 радіальних шлейфів X-LINE (до 256 адресних сповіщувачів в кожному кільцевому шлейфі, довжина кожного кільцевого шлейфу до 3500м);

- підключення 16 контрольованих дискретних входів або 16 безадресних шлейфів (до 32 сповіщувачів в кожному шлейфі);

- підключення 8 контрольованих активних виходів (сповіщувачі, клапана, засувки, пускові пристрої: = 24В, макс 1.3A, кожен вихід);

- підключення 32 релейних виходів (30В, макс 3А, кожен вихід);

- індикація функціонування 24 зон пожежогасіння (макс. 32 зони пожежогасіння);

- друк тривог і критичних несправностей;

- підключення до мережі Integral LAN (1200 м - мідь / 2000 м - оптика мультимод між станціями Integral IP, макс.10000 м - одномод);

- підключення зовнішніх панелей управління і індикації, шина MMI-BUS (до 15 пристроїв, довжина шлейфу до 1200м);

- функціонування при температурі від + 5 ° С ... + 50оС;

- ступінь захисту IP40;

- габарити (ВхШхГ) 2000мм х 1600мм х 600.
