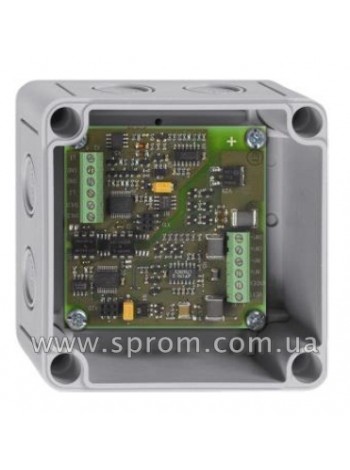

Модуль вводу-виводу BX-IOM
Модуль BX-IOM включається в кільцеві шлейфи X-LINE станцій системи Integral IP. Модуль має один захищений від КЗ контрольований вихід і один контрольований вхід. Вихід і вхід гальванически ізольовані від електричних ланцюгів інтерфейсу X-LINE. Модуль призначений для управління зовнішніми пристроями (наприклад, сиренами), які живляться від зовнішнього джерела живлення.
Весь діапазон допустимого навантаження контрольованого виходу (від 20 Ом до 1 kОм) розбитий на три піддіапазони. Для виходу може бути задано «безпечне» стан, яке він прийме при пропажі живлення кільцевого шлейфу.
Для роботи модуля потрібне підключення зовнішнього джерела живлення.
Модуль BX-IOM використовується в тому випадку, якщо ланцюг навантаження підлягає контролю на обрив і коротке замикання. Модуль встановлюється в будь-якому місці кільцевого шлейфа і тому не потрібно прокладати ланцюги управління і контролю безпосередньо від станції пожежної сигналізації. Адресація і параметризація модуля здійснюється за допомогою програм конфігурації встановлених на сервісний ПК, який підключається до станції пожежної сигналізації. Після подачі живлення на модуль опір навантаження вимірюється і запам'ятовується в системі. Якщо навантаження виходить за межі задані в додатку PeripherieAssistant, то виробляється повідомлення про несправності. У ланцюзі виходу також контролюється протікає струм
Контрольований вихід:
- Автоматична і ручна настройка величини струму чергового режиму
- Програмований діапазон навантаження
- Програмована величина чутливості виходу до зміни навантаження
- Вимірювання струму активного стану виходу для контролю несправності після активації
- Програмоване «безпечне» стан виходу
- Контроль обриву лінії після активації
Вхід:
- Програмований режим (контрольований або неконтрольований)
- Програмований режим для використання в якості зворотнього зв'язку активації виходу
Контроль напруги:
- Вимірювання напруги - програмований діапазон контролю
Обладнання для пожежної сигналізації та пожежогасіння: Модуль вводу-виводу BX-IOM (компанії Schrack-Seconet ), Ви можете купити за низькою ціною у прямого імпортера в Україні - Компанії "SPROM" . При замовленні обладнання, надається якісна техпідтримка забезпечується доставка в Київ, Одесу, Дніпро, Львів, Миколаїв, Харків і по всій Україні (Перевізниками Нова пошта, Інтайм, Делівері).
Integral IP. Огляд.pdf Завантажити
Integral IP. Контрольні панелі.pdf Завантажити
| Основні характеристики | |
| Cертифікат VdS | G210132 |
| Декларація виробника | 0786-CPD-21010 |
| Конектори | 6-ти контактний під гвинт з кроком 3,81 мм, для підключення дротів перетином від 0,14 до 1,5 мм 2 |
| Контролер | Два 8-ми розрядних мікроконтролера 16F687 |
| Пам'ять | даних: 128 байт в чипі програм: 2k * 14 біт в чіпі |
| Пам'ять, що адресується | EEProm 256 байт в чіпі |
| Напруга | +12 до +30 В |
| Струм живлення | 0,46 мА |
| Темп. експлуатації | -20° до +60°C |
| Вхідні сигнали | |
| Кількість входів | 1 контрольований вхід |
| Струм КЗ | макс. 3,63 мА |
| Напруга контролю | від 20 до 30 В |
| Кінцевий опір | 220 Ом |
| Струм контролю | номінальний 3,1 мА |
| Опір проводів | макс. 50 Ом |
| Конектор | 6-ти контактний під гвинт з кроком 3,81 мм, для підключення дротів перетином від 0,14 до 1,5 мм 2 |
| Вихідні сигнали | |
| Кількість виходів | 1 контрольований вихід |
| Навантаження | від 20 Ом до 1 кОм |
| Напруга перемикання | від 20 до 30 В |
| Опір проводів | від 5 Ом до 50 Ом |
| Струм в активному стані | макс. 1,3 А |
| Струм короткого замикання | мін. 1,45 А, макс. 2,76 А |
| Тип виходу | Транзисторний із захистом від струму КЗ |
| Конектор | 6-ти контактний під гвинт з кроком 3,81 мм, для підключення дротів перетином від 0,14 до 1,5 мм 2 |
| Пристрій | Беспотенціальній контакт |
