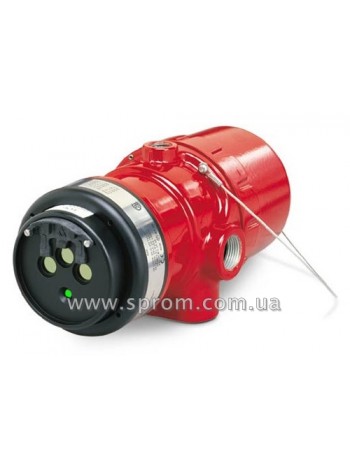

Сповіщувач полум'я 3-ІЧ вибухозахищений X3301

Модель Х3301 представляє собою мультиспектральний сповіщувач полум'я інфрачервоного (ІК) діапазону. Він забезпечує високонадійне виявлення джерел загоряння як легковипарованих, так і високов'язких вуглеводнів в поєднанні з високим ступенем відраження фіктивних тривог. Сповіщувач виконаний відповідно до вимог на вибухозахищене електрообладнання, і призначений для застосування у вибухонебезпечних зонах відповідно до присвоєної маркуванням всередині і поза приміщеннями.

Відмінні особливості
▲ Найпрогресивніший в світі пожежний сповіщувач, затверджений до застосування для найширших діапазонів горіння вуглеводнів або вуглеводневих пожеж
▲ Кращий в своєму класі за параметрами зони виявлення полум'я і стійкості до джерел помилкової тривоги
▲ Запатентовані алгоритми виявлення, оптика і обробка сигналів гарантують надійні експлуатаційні характеристики
▲ Затверджено для установки на палубах у відкритому морі

Сповіщувач Х3301 містить три чутливих елемента (сенсора), що реагують на випромінювання полум'я в різних спектральних поддиапазонах ІЧ - діапазону, і відповідні ланцюги обробки сигналу пожежі. Завдяки трьом ІЧ сенсорам дальність виявлення полум'я становить 80м і сформована висока стійкість до помилкових тривог (зварювання, сонячні відблиски, освітлювальні лампи, спалахи фототехніки).

Кращий в своєму класі за параметрами зони виявлення полум'я до 80 м (тестове вогнище: Н-гептан 0,3 x 0,3 м) і стійкості до джерел помилкової тривоги.

Стандартна конфігурація сповіщувача включає в себе реле пожежі, несправності і допоміжне реле.

Релейні виходи
Контакти кожного реле стандартної моделі сповіщувача забезпечують комутацію струму до 5А при напрузі постійного струму до 30 В і резистивному навантаженні. Реле пожежі має нормально розімкнутий і нормально замкнутий контакти, і дублюючі вхідні / вихідні клеми. При відсутності сигналу пожежі реле пожежі знаходиться в знеструмленому стані і може працювати в режимах з фіксацією або без неї.
Реле несправності також має дублюючі вхідні / вихідні клеми і нормально розімкнуті контакти. Це реле нормально підключено до напруги електроживлення та може працювати в режимах з фіксацією або без неї.
Допоміжне реле має нормально розімкнутий і нормально замкнутий контакти. Реле може бути налаштоване для роботи під напругою електроживлення або знеструмлено, а також в режимі з фіксацією або без неї.

На додаток до стандартної конфігурації можливі наступні виходи (опціонально):
- аналоговий 0-20 мА (на додаток до трьох релейних виходів);
- імпульсний, сумісний для роботи в існуючих системах з використанням контролерів (має реле пожежі і несправності);
- адресний для роботи в системі EQP (Eagle Quantum Premier);
- комунікаційний для роботи з HART-комунікатором.

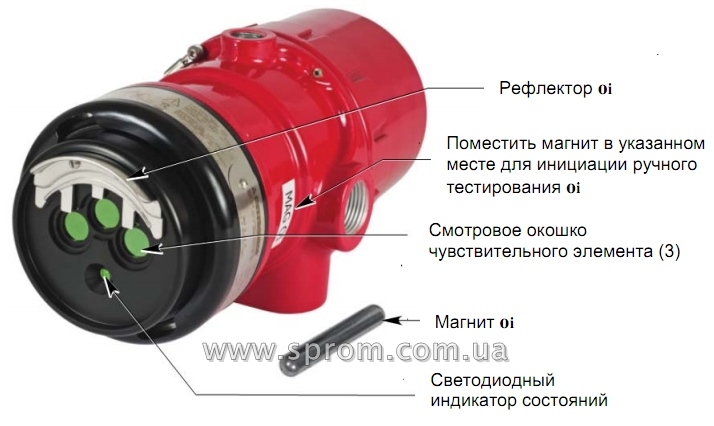

Автоматичний режим перевірки oi
В сповіщувачі Х3301 використовується автоматична функція контролю оптики oi, яка автоматично виконує щохвилинну калібровану перевірку правильного функціонування сповіщувача. При цьому використання зовнішнього контрольного джерела інфрачервоного випромінювання (тестової лампи) не потрібно. Успішне виконання автоматичної перевірки не викликає переходу в режим '' Пожежа ".
Сигнал несправності виробляється при падінні чутливості сповіщувача до рівня, при якому відстань виявлення зменшується приблизно на 50%. При цьому спрацьовує реле несправностей і світлодіод індикації загоряється жовтим світлом. Сигнал збою oi самоусувається за умови, що забруднення оптики є тимчасовим. Якщо забруднення не зникає автоматично і сигнал збою oi продовжує бути присутнім, то буде потрібно чистка оптики і технічне обслуговування сповіщувача.

На передній площині сповіщувача передбачено 3-х кольоровий світлодіод, який виконує роль індикатора нормального режиму роботи і оповіщає персонал про стан пожежної тривоги або несправності.

Застосування контрольованого мікропроцесором підігріву оптики підвищує стійкість до впливу вологи та утворення криги.

Рівні чутливості
В сповіщувачі Х3301 можливі чотири рівні чутливості до полум'я - дуже висока, середня, низька і низька T-Low. При виборі чутливості для конкретної області застосування слід виходити з таких критеріїв:
- Розміщення сповіщувача на об'єкті;
- Час спрацювання в залежності від виду палива і розміру вогнища;
- Відстань між осередком пожежі та сповіщувачем.

Залежно від застосування, рівень чутливості рекомендується встановлювати виходячи з таких відомостей:
Дуже висока - складські приміщення, плавучі і стаціонарні платформи;
Середня - об'єкти загального призначення і компресори;
Низька - плавучі і стаціонарні платформи, близько розташовані об'єкти / високий рівень фонового випромінювання;
Низька T-Low - укриття турбін (ГПА).
