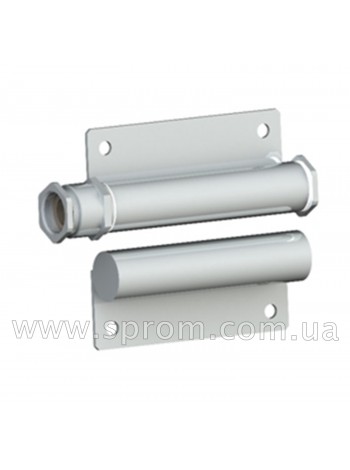

Сенсор кінцевий магніто-контактний вибухозахищений СКМ-Д

Датчик (сповіщувач) кінцевий магніто-контактний вибухозахищений СКМ-Д призначений для роботи в системах автоматичного пожежогасіння, охоронної сигналізації, а також в інших системах для контролю становищ частин конструкцій та механізмів, що переміщаються, з подальшим виведенням повідомлення про тривогу на приймально-контрольний пристрій.

Датчики СКМ-Д можуть експлуатуватися як на відкритих виробничих майданчиках, так і у виробничих приміщеннях об'єктів видобутку, переробки та транспортування нафти та газу, хімічної та вугільної промисловості.

СКМ-Д відповідає вимогам "Технічного регламенту обладнання та захисних систем, призначених для застосування у потенційно вибухонебезпечних середовищах (ТР 1055)".

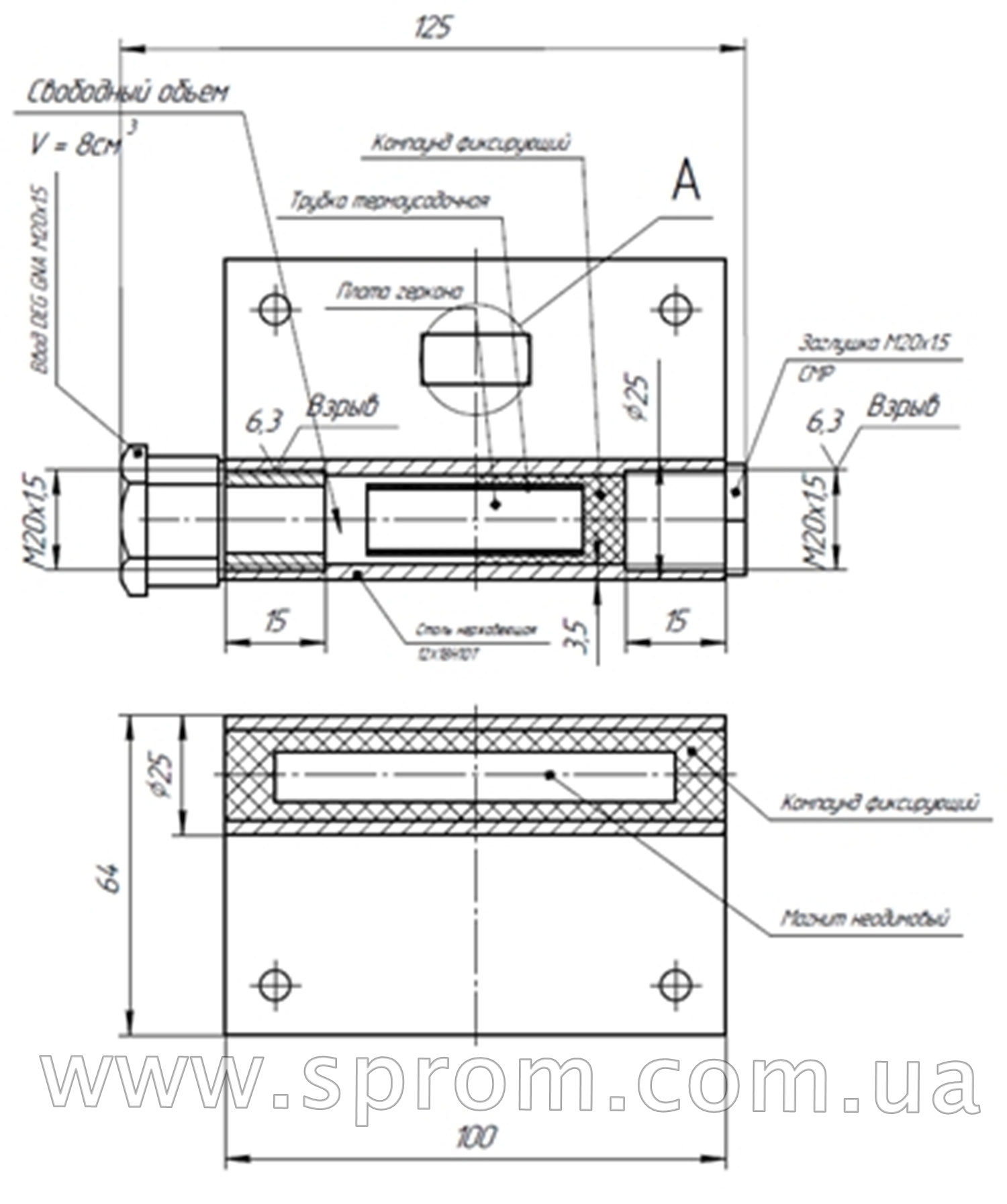

Режим роботи пристрою наступний: датчик та магніт розташовані в різних оболонках, перемикання контактів відбувається при взаємному наближенні та віддаленні їх один від одного. СКМ-Д складається з блоку датчика (сенсору) та блоку магніту. Сенсор виконаний у виді вибухонепроникної оболонки з нержавіючої сталі (вид вибухозахисту «Вибухонепроникна оболонка “d”»). Пристрій складається з монтажної плати з магнітокерованим контактом та роз'ємними клемними контактами, кабельного вводу для зовнішнього приєднання кабелів та заглушки.

Блок магніту складається із оболонки та магніту. Вільний простір між корпусом та магнітом залитий компаундом.

Для введення кабелю в СКМ-Д застосовуються вибухозахищені кабельні вводи типу DEG CGNA або аналогічні з маркуванням вибухозахисту Ex db IIC.
