Модуль B6-EIO вводу-виводу
Модуль B6-EIO є обов'язковим компонентом станцій CXE, а також може бути встановлений в слот розширення X5 станцій з головною платою управління B6-BCU-X2А.
Модуль містить 10 контрольованих входів, 8 контрольованих виходів і інтерфейс панелі світлодіодних індикаторів, яка вбудовується в дверцята станцій Integral IP CXE.
Модуль був спеціально розроблений для управління елементами однієї зони пожежогасіння, однак, з урахуванням його технічних характеристик, може використовуватися і для інших цілей.

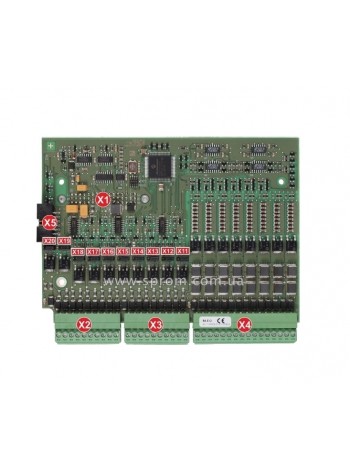

X1 Роз'єм на зворотному боці модуля для підключення до слоту розширення X5 головній платі управління

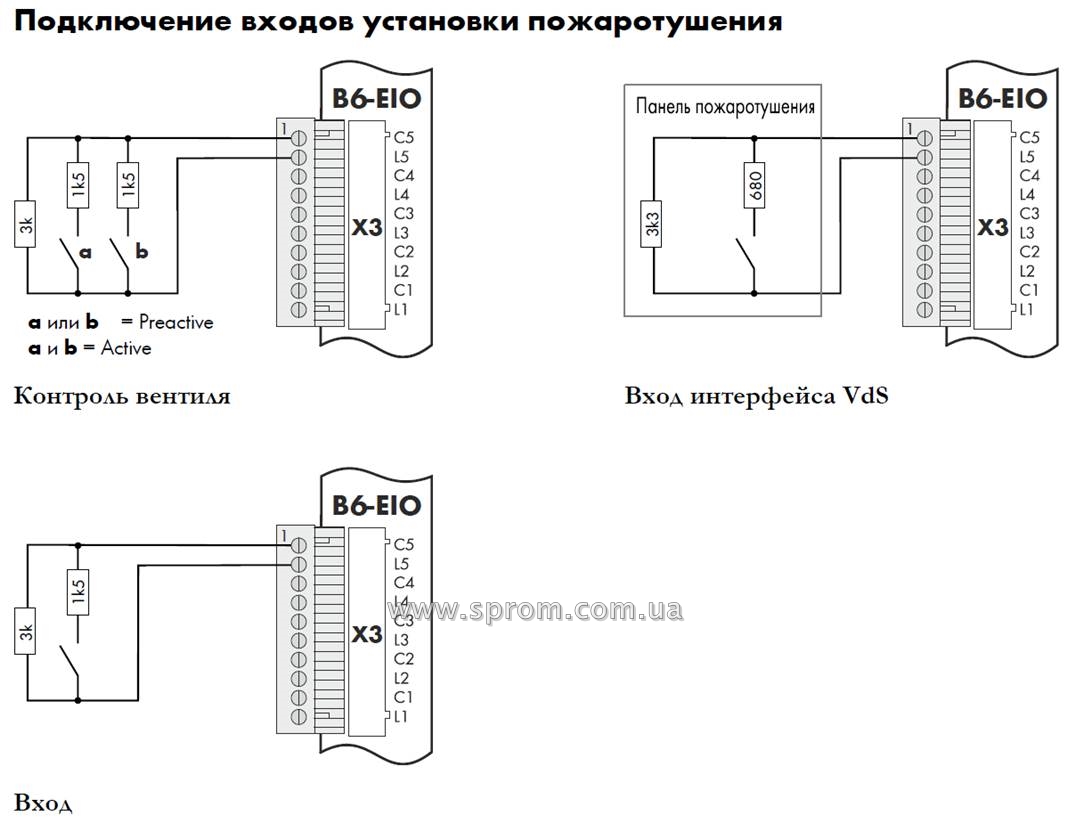

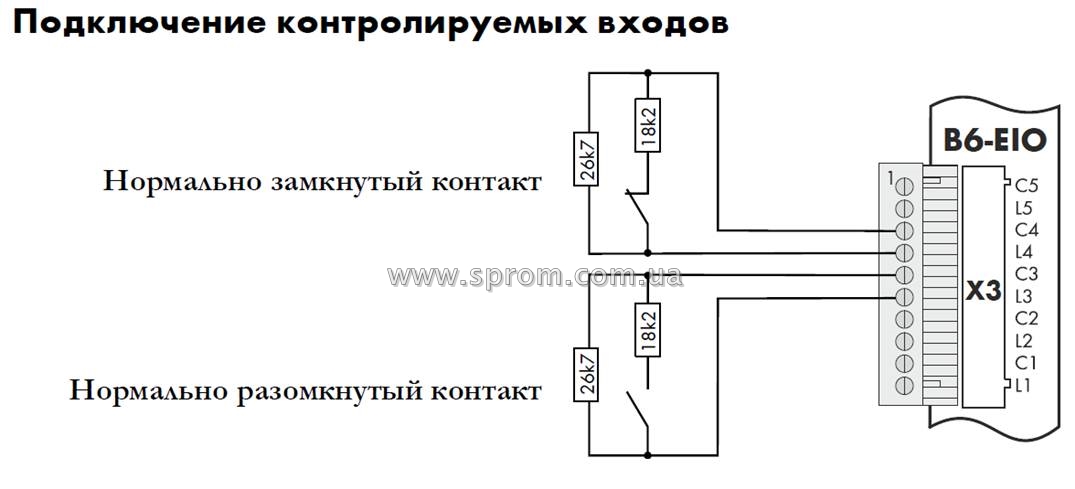

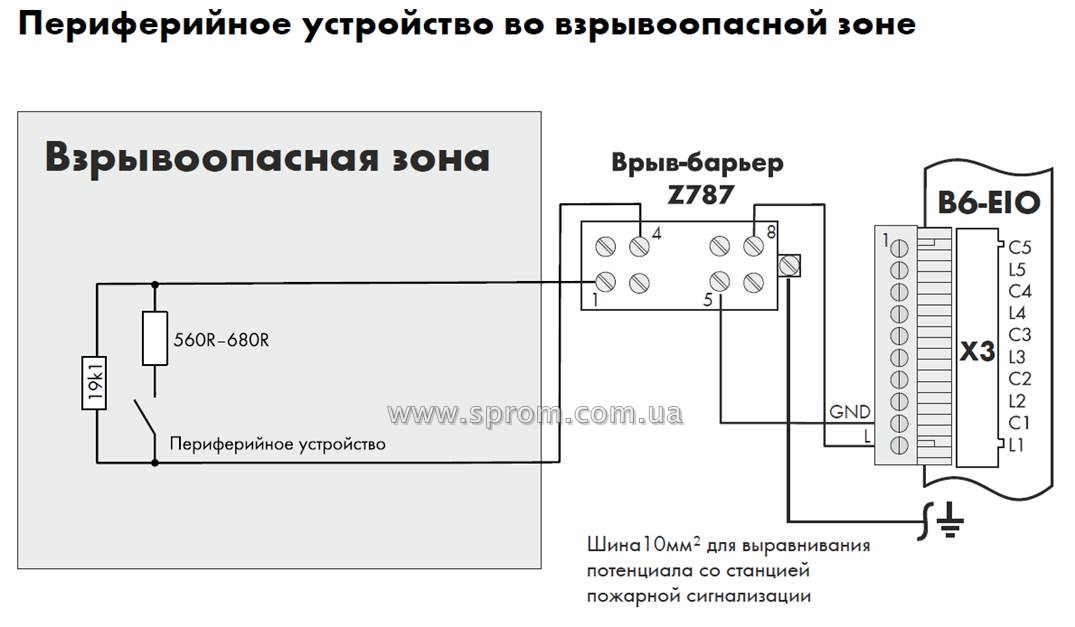

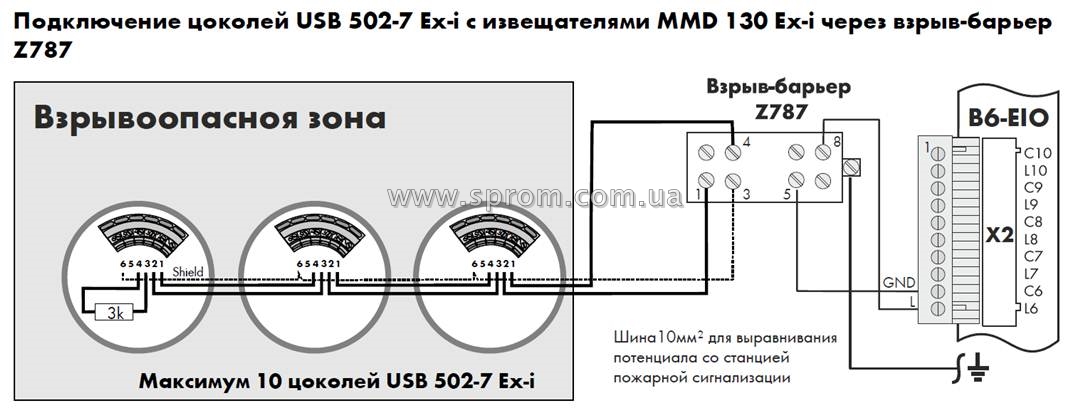

X2, X3 Конектор входів / радіальних шлейфів

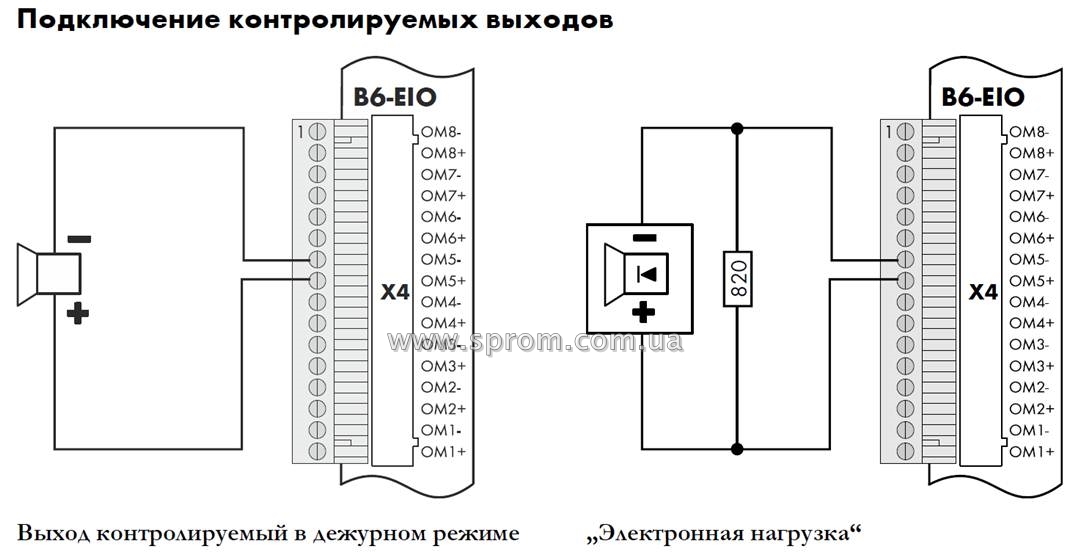

X4 Конектор контрольованих виходів
X5 Конектор для підключення панелі індикації однієї зони пожежогасіння станцій Integral IP CXE
X11- X20 Перемички конфігурації контрольованих входів
Обладнання для пожежної сигналізації та пожежогасіння: Модуль B6-EIO вводу-виводу (компанії Schrack-Seconet ), Ви можете купити за низькою ціною у прямого імпортера в Україні - Компанії "SPROM" . При замовленні обладнання, надається якісна техпідтримка забезпечується доставка в Київ, Одесу, Дніпро, Львів, Миколаїв, Харків і по всій Україні (Перевізниками Нова пошта, Інтайм, Делівері).
Integral IP. Огляд.pdf Завантажити
Integral IP. Контрольні панелі.pdf Завантажити
| Основні характеристики | |
| Живлення | від системної шини |
| Робоча напруга | +22 В до +30 В |
| Струм живлення | близько 31 мА з включеними виходами, без сповіщувачів |
| Робоча температура | -5° до +50°C |
| Розміри | 143 x 94 x 18 мм |
| Вхідні сигнали | |
| Кількість входів | 10 контрольованих входів |
| Струм КЗ | 22 В: 170 мА мін. 24 В: 199 мА серед. 28 В: 288 мА макс |
| Вихідна напруга | 22 В мін. / 24 В серед. / 28 В макс. |
| Опір кабелю | 50 Ω макс. |
| Ємність кабелю | 120 нФ макс. |
| Вихідні сигнали | |
| Кількість виходів | 8 контрольованих виходів |
| Вихідний струм | макс. 1,3 A |
| Вихідна напруга | 22 V мін. / 24 V серед. / 28 V макс. |
| Струм КЗ | 22 В: 1,45 A мін. 24 В: 1,75 A серед. 28 В: 2,76 A макс. |
| Опір лінії | Діапазон 1 (1 мА): 50 Ω макс. Діапазон 2 (3 мА): 20 Ω макс. Діапазон 3 (15 мА): 5 Ω макс. |
| Підключення | Діапазон 1 (1 мА): 160 Ω до 1 kΩ Діапазон 2 (3 мА): 57 Ω до 375 Ω Діапазон 3 (15 мА): 20 Ω до 75 Ω |
