Кабель МКЭКШВнг(А)-FRLS 2x2ефx1

Кабель МКЭКШВнг(А)-FRLS 2x2ефx1
Наличие: Есть в наличии
Модель: МКЭКШВнг(А)-FRLS 2x2ефx1

Кабель МКЭКШВнг(А)-FRLS 2x2ефx1 предназначен для присоединения к стационарным электрическим приборам, аппаратам, устройствам с номинальным переменным напряжением до 500 В включительно, частоты до 400 Гц или постоянным напряжением до 750 В, для формирования информационных полевых шин, подключения датчиков с цифровым частотно-модулированным сигналом, сигналом 4-20 мА, по интерфейсу HART, RS485, RS482, RS422 и другим интерфейсам, требующим использование «витой пары» в качестве канала приема/передачи данных, эксплуатации в кабельных сооружениях и помещениях, во взрывоопасных зонах всех классов, в том числе для использования в системах атомных станций.

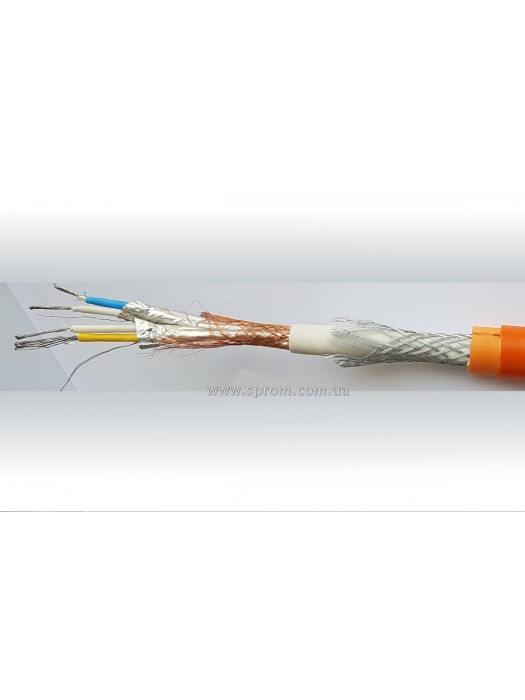

Конструкция кабеля
  • токопроводящая жила – медная, многопроволочная;
  • изоляция и оболочка из поливинилхлоридного пластиката пониженной пожароопасности;
  • общий экран из медных проволок;
  • индивидуальный экран пар, с промежуточной оболочкой;
  • броня из стальных оцинкованных проволок под наружной оболочкой.

Эксплуатационные характеристики:
  • Вид климатического исполнения кабелей УXЛ, температура окружающей среды при эксплуатации кабеля в стационарном состоянии от -40°С до +70°С;
  • Огнестойкость кабелей с маркировкой «нг(А)-FRLS» не менее 180 минут;
  • Относительная влажность воздуха при температуре 35°С до 98%;
  • Длительно допустимая температура нагрева жил при эксплуатации кабеля – до +70°С;
  • Допустимые усилия тяжения кабелей по трассе прокладки не более 50 H/мм2;
  • Радиус изгиба бронированного кабеля с медными жилами при прокладке при температуре окружающей среды не ниже -15°С не менее 5-ти наружных диаметров;
  • При температуре окружающей среды ниже -40 °С прокладка и монтаж всех марок кабеля (в том числе и подогретого) не допускается;
  • Срок службы кабеля: при прокладке в земле (траншеях) и на эстакадах – не менее 15 лет; при прокладке в помещениях, каналах, туннелях – не менее 25 лет;
  • Электрическое сопротивление токопроводящих жил постоянному току, пе­ресчитанное на 1 км длины кабеля и температуру 20 °С, должны быть не более 22,3 Ом (для жил сечением 1,0 мм2)
  • Электрическое сопротивление изоляции в пересчете на 1 км длины кабеля и температуру +20°С - не менее 10 МОм/км
Основные характеристики
Электрическое сопротивление жил на 1 км 22,3 Ом (сечение 1 мм кв., пост. тока)
Электрическое сопротивление изоляции на 1 км не менее 10 МОм/км
Масса 303,6 кг (1 км)
Минимальный радиус изгиба не менее 5-ти наружных диаметров
Срок службы при прокладке в земле (траншеях) и на эстакадах – не менее 15 лет; при прокладке в помещениях, каналах, туннелях – не менее 25 лет
Диаметр 15,9 мм
Темп. эксплуатации -40 °С до +70 °С
