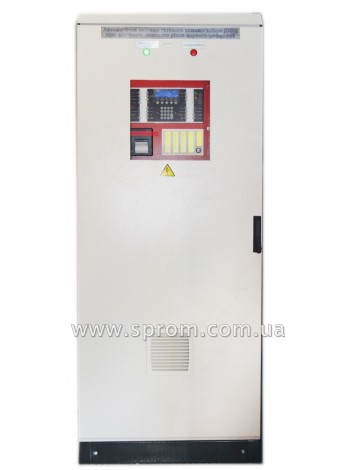

Шафа пожежної сигналізації для Integral IP MX (B5-SPS-LTD100)

Шафа на базі станції Integral IP MX призначений для пожежної сигналізації з великою кількістю пожежних шлейфів (адресних і безадресних).

Шафове виконання дозволяє компактно розмістити додаткове допоміжне електротехнічне обладнання, необхідне для функціонування навантаженої автоматичної системи пожежної сигналізації.

Залежно від особливостей об'єкта шафа B5-SPS-LTD100, можливо до оснастити необхідними електротехнічними пристроями (іншим варіантом модулів Schrack-Seconet серії MX, модулями вводу-виводу X-LINE, додатковими джерелами живлення, перетворювачами сигналів (0-10, 4-20мА , МСП, ТСМ, ТХА і ін.), панелями індикації, необхідними органами управління, АРМ оператора - візуалізація SecoLog, перетворювачами сигналів від суміжних систем, автоматичними вимикачі - забезпечивши розподілену мережу живлення, реле повторителями та ін.).

- станцію Integral IP MX B5-SCU-С, з наступним набором модулів:

    - слот 1: Модуль B5-MCU центральний процесор;
    - слот 2: Модуль мережевий B5-NET2-FXM;

    - слот 3-6: Модулі B5-DXI2 кільцевих шлейфів X-LINE;

    - слот 7: Модуль B3-IM8 контрольованих входів;

    - слот 8: Модуль B5-OM8 контрольованих виходів;

    - слот 9: Модуль B5-BAF управління;

    - слот 10: Модуль B5-PSU блок живлення;

    - слот 11-12: Модуль B3-REL16 релейний;

    - слот 13: Резерв.

- пульт управління B5-CII-RU;

- акумуляторні батареї 2шт (12В / 44Ач);

- автоматичні вимикачі та запобіжні клемні набори;

- димовий сповіщувач;

- освітлення;

- вентилятор;

- обігрівач;

- обладнання контролю внутрішнього клімату та контролю доступу в шафу;

- оптичний бокс для розпаювання оптичних кабелів передачі даних (мережа Integral LAN) з необхідними пігтейлами і патч-кордами;

- клемні набори Wago;

- гермовводи для зовнішніх кабелів.

- підключення 8 кільцевих шлейфів X-LINE або 16 радіальних шлейфів X-LINE (до 256 адресних сповіщувачів в кожному кільцевому шлейфі, довжина кожного кільцевого шлейфу до 3500м);

- підключення 8 контрольованих дискретних входів або 8 безадресних шлейфів (до 32 сповіщувачів в кожному шлейфі);

- підключення 8 контрольованих активних виходів (24В, макс 1.3а, кожен вихід);

- підключення 32 релейних виходів (30В, макс 3А, кожен вихід);

- підключення зовнішніх панелей управління і індикації, шина MMI-BUS (до 15 пристроїв, довжина шлейфу до 1200м);

- функціонування при температурі від 20оС ... + 50оС;

- ступінь захисту IP40;

- габарити (ВхШхГ) 2000мм х 800мм х 600мм.
