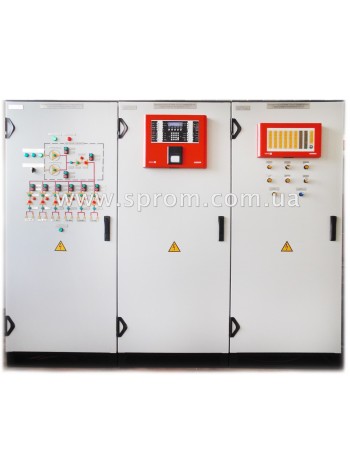

Щит пінного / водяного пожежогасіння для Integral IP MX (B5-SPS-LTD400)

Використовується при водяному / пінному / порошковому пожежогасінні великих об'єктів, виробничих будівель і промислових підприємств (заводи, шахти, ТЕЦ, аеропорти, торгові центри і т.п.). Як правило, дане виконання щита передбачає установку в операторській, там де присутня оперативний черговий персонал.

Щит виконаний на базі 2-х станцій Integral IP MX і призначений для центрального управління систем пожежогасіння з великою кількістю як пожежних шлейфів (адресних і безадресних) так і виконавчих механізмів (установки пожежогасіння), сповіщувачів.

Конструктивно в щиті передбачається установка 2-х станцій Integral IP MX; мнемосхема роботи засувок і насосів в насосній станції; органи оперативного дистанційного пуску пожежогасіння.

На вимогу замовника можлива додаткова установка АРМ оператора (автоматизоване робоче місце) для візуалізації роботи системи пожежогасіння. АРМ оператора працює на базі системи управління SecoLOG, розробленої компанією Schrack-Seconet.

Залежно від особливостей об'єкта щит B5-SPS-LTD400, можливо дооснастити необхідними електротехнічними пристроями (іншим варіантом модулів Schrack-Seconet серії MX, модулями вводу-виводу X-LINE, додатковими джерелами живлення, перетворювачами сигналів (0-10, 4-20мА, ТСП, ТСМ, ТХА і ін.), панелями індикації, необхідними органами управління, АРМ оператора - візуалізація SecoLog, перетворювачами сигналів від суміжних систем, автоматичними вимикачі - забезпечивши розподілену мережу живлення, реле повторителями та ін.).

- органи управління дистанційного пуску для 6 зон пожежогасіння (макс. 32 зони пожежогасіння). Передбачена можливість пломбування і захист від випадкового натискання;

- органи управління для дистанційного керування засувками (9шт) і насосами (2шт);

- органи перемикання режимів роботи (Автоматичний - Ручний);

- пульт управління з РКІ дисплеєм і принтером (друк тривог і критичних несправностей);

- світлодіодні панелі індикації для 6 зон пожежогасіння (макс. 32 зони пожежогасіння).

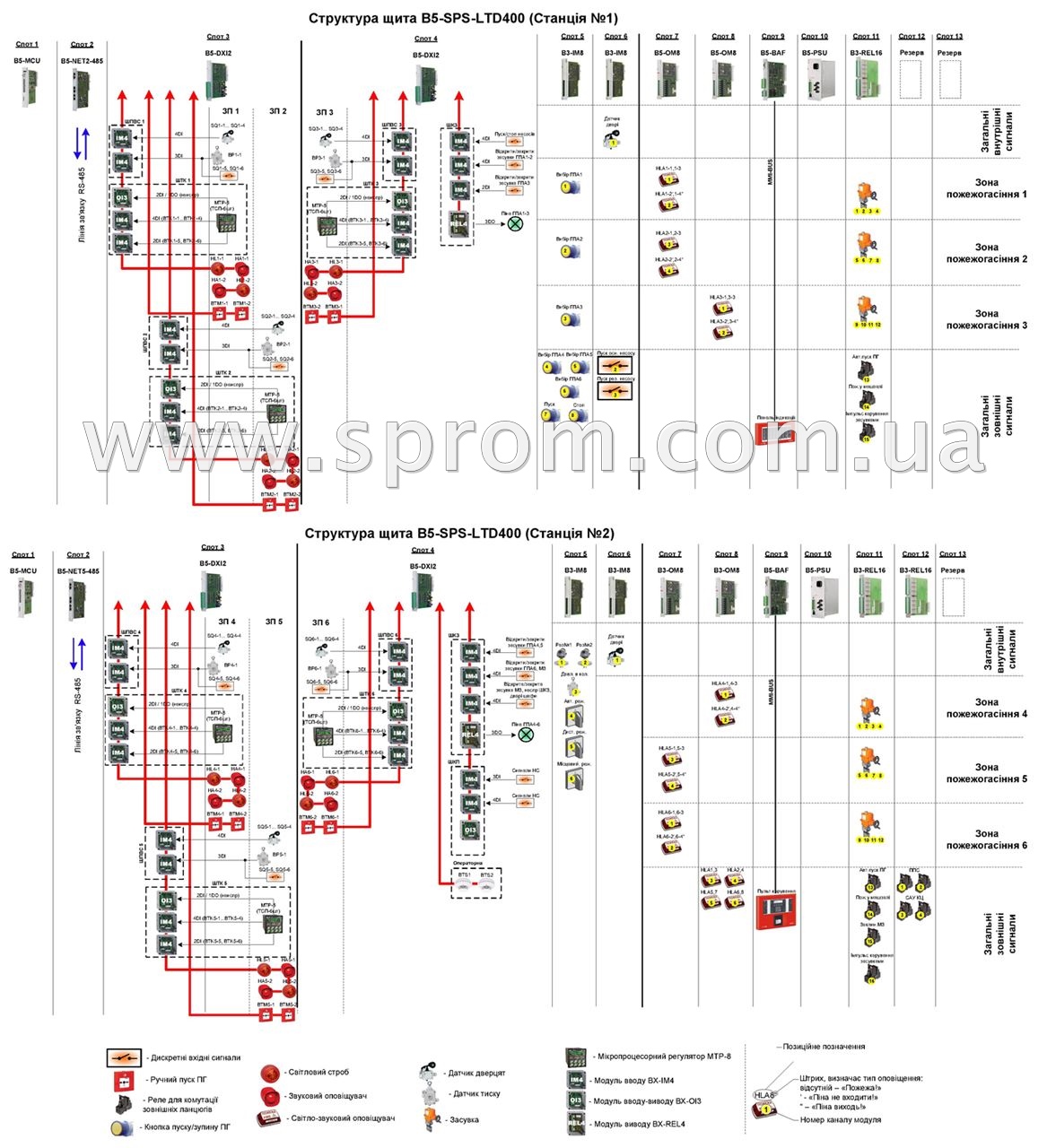

- станцію Integral IP MX B5-SCU №1, з наступним набором модулів;

    - слот 1: Модуль B5-MCU центральний процесор;

    - слот 2: Модуль мережевий B5-NET2-485;

    - слот 3,4: Модуль B5-DXI2 кільцевих шлейфів X-LINE;

    - слот 5,6: Модуль B3-IM8 контрольованих входів;

    - слот 7,8: Модуль B5-OM8 контрольованих виходів;

    - слот 9: Модуль B5-BAF управління;

    - слот 10: Модуль B5-PSU блок живлення;

    - слот 11: Модуль B3-REL16 релейний;

    - слот 12,13: Резерв.

- станцію Integral IP MX B5-SCU №2, з наступним набором модулів;

    - слот 1: Модуль B5-MCU центральний процесор;

    - слот 2: Модуль мережевий B5-NET2-485;

    - слот 3,4: Модуль B5-DXI2 кільцевих шлейфів X-LINE;

    - слот 5,6: Модуль B3-IM8 контрольованих входів;

    - слот 7,8: Модуль B5-OM8 контрольованих виходів;

    - слот 9: Модуль B5-BAF управління;

    - слот 10: Модуль B5-PSU блок живлення;

    - слот 11,12: Модуль B3-REL16 релейний;

    - слот 13: Резерв.

- органи управління для оперативного дистанційного пуску індивідуально для 6 зон пожежогасіння;

- органи управління для дистанційного керування засувками (9шт) і насосами (основний і);

- органи перемикання режимів роботи (Автоматичний - Ручний);

- світлодіодні панелі індикації для 6 зон пожежогасіння (макс. 32 зони пожежогасіння);

- пульт управління з РКІ дисплеєм і принтером (друк тривог і критичних несправностей);

- акумуляторні батареї 4 шт (12В / 44Ач);

- автоматичні вимикачі та запобіжні клемні набори;

- димовий сповіщувач;

- освітлення;

- вентилятор;

- обладнання контролю внутрішнього клімату та контролю доступу в шафу;

- оптичний бокс для розпаювання оптичних кабелів передачі даних (мережа Integral LAN) з необхідними пігтейлами і патч-кордами;

- клемні набори Wago;

- гермовводи для зовнішніх кабелів.

- підключення 8 кільцевих шлейфів X-LINE або 13 радіальних шлейфів X-LINE (до 256 адресних сповіщувачів в кожному кільцевому шлейфі, довжина кожного кільцевого шлейфу до 3500м);

- підключення 32 контрольованих дискретних входів або 32 безадресних шлейфів (до 32 сповіщувачів в кожному шлейфі);

- підключення 32 контрольованих активних виходів (сповіщувачі, клапана, засувки, пускові пристрої: = 24В, макс 1.3а, кожен вихід);

- підключення 48 релейних виходів (30В, макс 3А, кожен вихід);

- індикація функціонування 6 зон пожежогасіння (макс. 32 зони пожежогасіння);

- друк тривог і критичних несправностей;

- підключення до мережі Integral LAN (1200 м - мідь / 2000 м - оптика мультимод між станціями Integral IP, макс.10000 м - одномод);

- підключення зовнішніх панелей управління і індикації, шина MMI-BUS (до 15 пристроїв, довжина шлейфу до 1200м);

- функціонування при температурі від + 5 ° С ... + 50оС;

- ступінь захисту IP40;

- габарити (ВхШхГ) 2000мм х 2400мм х 600мм.
