Мережа Integral LAN. Призначення і можливості
Преміум мережа Integral LAN

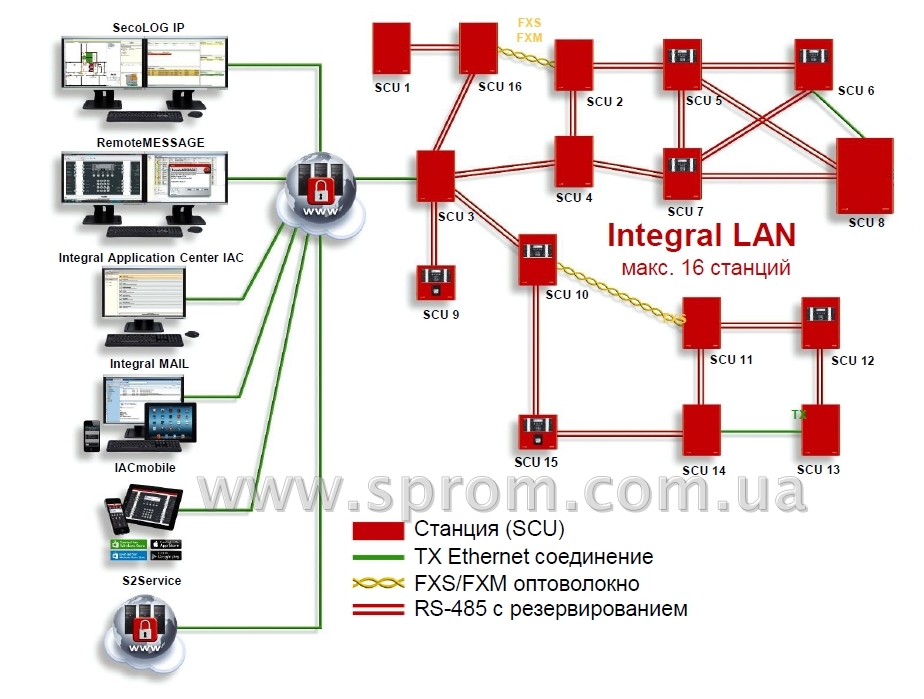

Мережа Integral LAN призначена для мережевого об'єднання до шістнадцяти окремих станцій пожежної сигналізації (SCU) в одну логічну систему. Ця система функціонує як одна віртуальна централізована станція пожежної сигналізації. Структура Integral LAN використовує багатовузлові (mesh) мережі з застосуванням технології Ethernet. При такій структурі кожен елемент мережі підключається до декількох інших елементів. У разі обриву кабелю або при несправності одного з пристроїв зберігається можливість обміну інформацією між іншими елементами мережі за рахунок маршрутизації даних.
До будь-якій станції мережі Integral LAN можуть підключатися системи протипожежної автоматики, пожежні сповіщувачі и оповіщувачі, зовнішні пульти управління. Все обладнання, що підключається, може використовуватися системою при будь-яких алгоритмах функціонування.
Основні можливості мережі Integral LAN:
- Максимальна безпека. Mesh структура мережі - кожна станція здійснює до 4-х зв'язків, що є гарантією найвищого рівня безпеки з'єднань.
- Максимально гнучка топологія. Можлива mesh, радіальна або кільцева топологія мережі.
- Хороша сумісність. Всі покоління станцій Schrack Seconet можуть об'єднуватися в одну мережу.
- Висока швидкість. Швидкість передачі даних до 2,5 Мбіт/с.
- Максимальні перспективи. Для передачі даних використовуються IT системи; може бути простий віддалений доступ через мережу Internet/Intranet.
- Збереження часу. Завантаження та оновлення програмного забезпечення проводиться в процесі нормальної роботи системи.

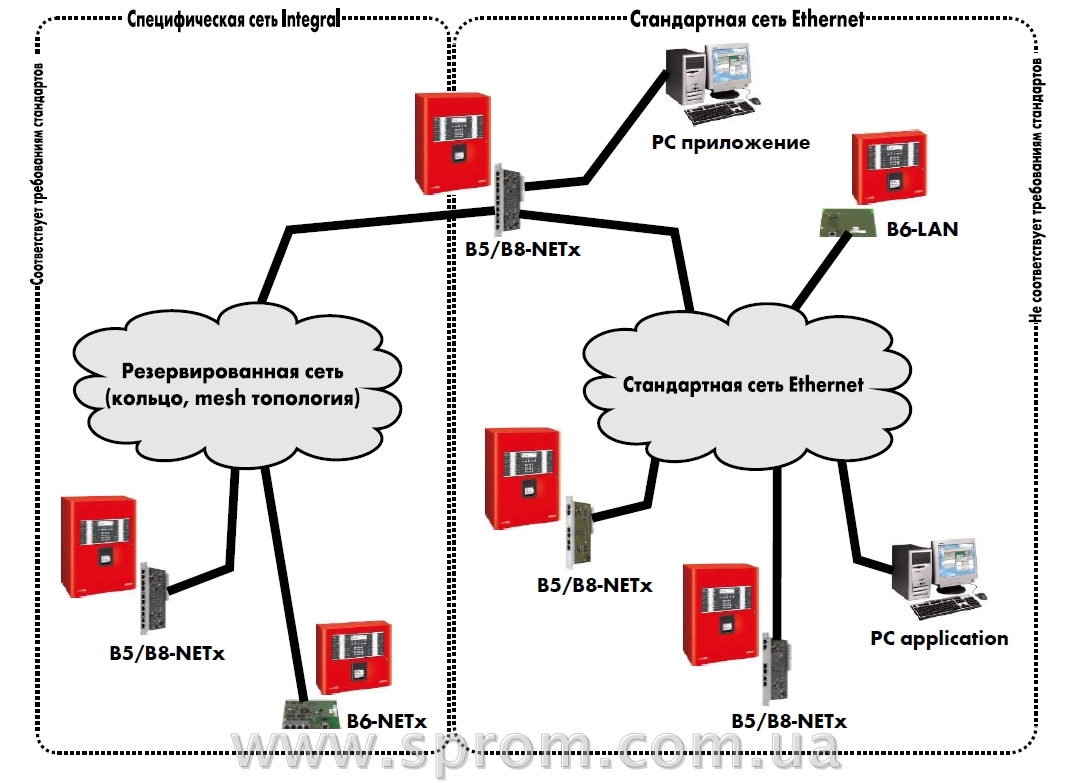

Концепція
Концептуально мережа Integral LAN володіє такими можливостями:
- Об'єднання станцій Integral за допомогою спеціальної кабельної мережі з резервуванням зв'язків.
- Підключення до станцій зазначеної вище мережі додаткових станцій і ПК додатків (безпосередньо або використовуючи мережу Ethernet).
Зв'язок ПК додатку зі станцією Integral здійснюється за допомогою TCP/IP протоколів. ПК додаток встановлює з'єднання безпосередньо з однією з станцій в мережі Integral LAN і через неї відбувається обмін даними з іншими станціями. Зв'язок станцій одна з одною здійснюється за допомогою двухточкого з'єднання. При такому з'єднанні використовується мережа Ethernet або спеціальна кабельна мережа системи Integral.
Побудова мережі Integral LAN як резервованої мережі з використанням mesh топології відповідає вимогам стандартів пожежної безпеки. Побудова мережі Integral LAN з використанням мережі Ethernet можливо, але не відповідає вимогам стандартів, тому що в мережі Ethernet допускається використання несертифікованих пристроїв і приладів (мережевих комутаторів, маршрутизаторів і т.д.).

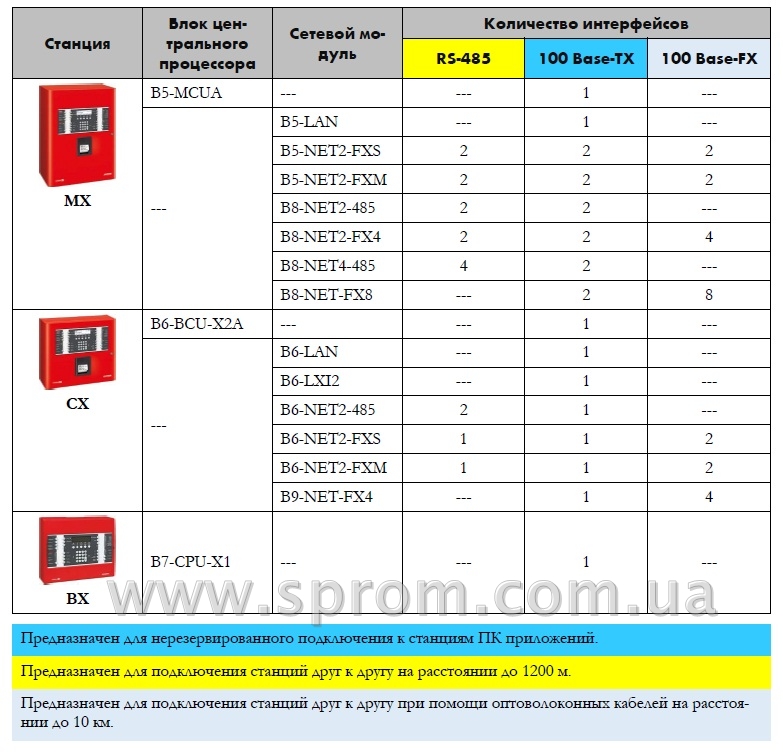

Мережеві модулі
Об'єднання станцій в мережу відбувається шляхом підключення їх одна до одної, зовнішні модеми не потрібні, тому що модулі станцій оснащені необхідними інтерфейсами. Модулі розміщуються всередині станції, живлення здійснюється від блоку живлення станції (відповідає вимогам EN 54-4 в частині безперебійності живлення).
У мережу Integral LAN включаються станції Integral IP MX , Integral IP СX . Включення станції Integral IP BX в мережу Integral LAN неможливо.
Конфігурація

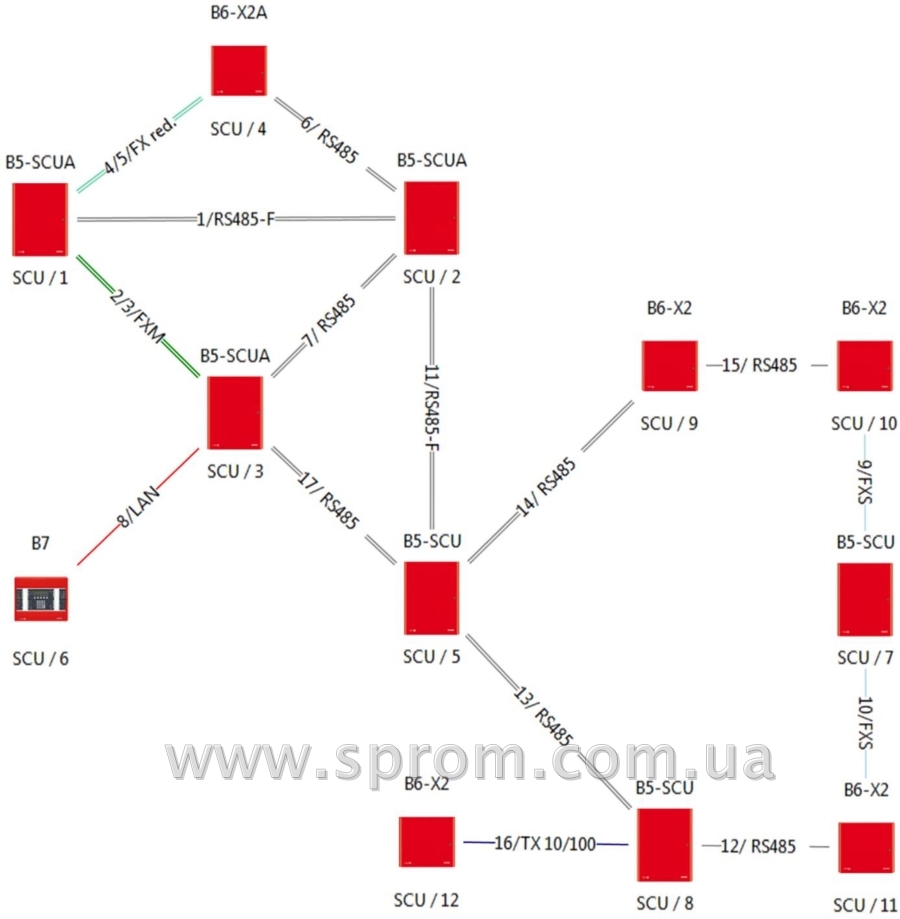

Для конфігурації системи розроблено додаток Configurator. У ньому станції комплектуються необхідними мережевими модулями (модулі не володіють параметрами для конфігурації). Потім модулі з'єднуються один з одним, для цього використовуються інструменти створення зв'язків. Такий зв'язок можливий, якщо станція має необхідний вільний інтерфейс.
Технічні характеристики і обмеження
| Максимум фізичних з'єднань на станцію |
4 |
| Максимум логічних з'єднань на станцію | 4 |
| Максимум з'єднань (логічних і фізичних) на станцію |
4 |
| Максимум станцій в одній мережі Integral LAN |
16 |
| Максимум з'єднань (логічних і фізичних) на одну мережу Integral LAN |
64 |
| Максимум з'єднань між двома станціями (тільки одне з них може бути логічним) |
2 |
| IP-Address | Один статичний IPv4 адрес на одну станцію |
| Швидкість передачі |
700 кбіт/с на одну сконфігуровану лінію |
| Час запізнювання |
не більше 10 мс і макс. 100 мс для не більше 5% всіх пакетів даних |
| Втрата пакетів |
не більше 0.5% |
| Підтримуваний тип станцій Integral IP | Integral IP MX, Integral IP СX. Integral IP BX - не підтримується |
