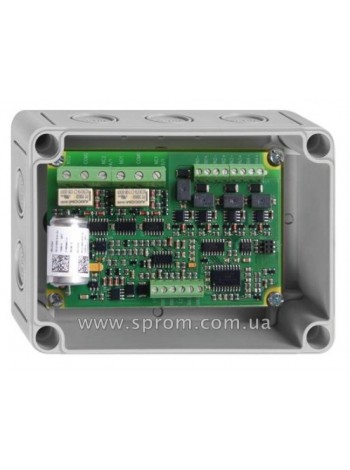

Модуль вводу-виводу BX-O2I4
Модуль BX-O2I4 містить два релейних виходу і чотири контрольованих входа для опитування стану безпотенційних контактів. Функції елементів модуля конфігуруються незалежно один від одного. Модуль може використовуватися для управління пристроями з сигналом зворотного зв'язку і протипожежними клапанами. Адресація і параметртиизація модуля здійснюється за допомогою програм конфігурації встановлених на сервісний ПК, який підключається до станції пожежної сигналізації.
Вхід 1 може бути налаштований як сигнал зворотного зв'язку виходу 1.
Вхід 2 може бути налаштований як сигнал зворотного зв'язку виходу 2.
Для релейних виходів може бути налаштоване «безпечне» стан, в яке вони переходять при пропажі напруги в шлейфі X-LINE.
Модуль оснащений 6-ти контактним коннектором X-LINE, двома 3-х контактними коннекторами релейних виходів і 8-ми контактним коннектором входів
Обладнання для пожежної сигналізації та пожежогасіння: Модуль вводу-виводу BX-O2I4 (компанії Schrack-Seconet ), Ви можете купити за низькою ціною у прямого імпортера в Україні - Компанії "SPROM" . При замовленні обладнання, надається якісна техпідтримка забезпечується доставка в Київ, Одесу, Дніпро, Львів, Миколаїв, Харків і по всій Україні (Перевізниками Нова пошта, Інтайм, Делівері).
Integral IP. Огляд.pdf Завантажити
Integral IP. Контрольні панелі.pdf Завантажити
| Основні характеристики | |
| Напруга | +12 до +30 В |
| Струм живлення | 0.63 мА |
| Робоча температура | -20 до +60°C |
| Розміри | 100 x 67 x 20 мм (Д x Ш x В), без учета коробки |
| Темп. експлуатації | -20° до +60°C |
| Вхідні сигнали | |
| Кількість входів | 4 контрольованих входу |
| Напруга контролю | 3-6 В |
| Крайовий резистор | 180 Ом |
| Резистор активного стану | 180 Ом |
| Струм контролю | 10 мА |
| Опір проводів | макс. 30 Ом |
| Довжина лінії | макс. 30 м, з контролем на обрив і КЗ |
| Конектор | 8-ми контактний з кроком 3,81 мм для проводів з перетином жили від 0,14 до 1,5 мм² |
| Вихідні сигнали | |
| Кількість виходів | 2 релейних виходу |
| Реле | Бістабільне, однокатушкове (сухий контакт, що переключається) |
| Напруга, що перемикається | 100 мкВ – 230 В |
| Потужність, шо перемикається | 60 Вт (230 В, 250 мА) |
| Струм, що перемикається | 0,1 мА – 2 A |
| Конектор | 3-х контактний під гвинт з кроком 7,62 мм, для проводів перетином від 0,14 - 2,5 мм² |
| Пристрій | безпотенційні контакти (сухий контакт) |
