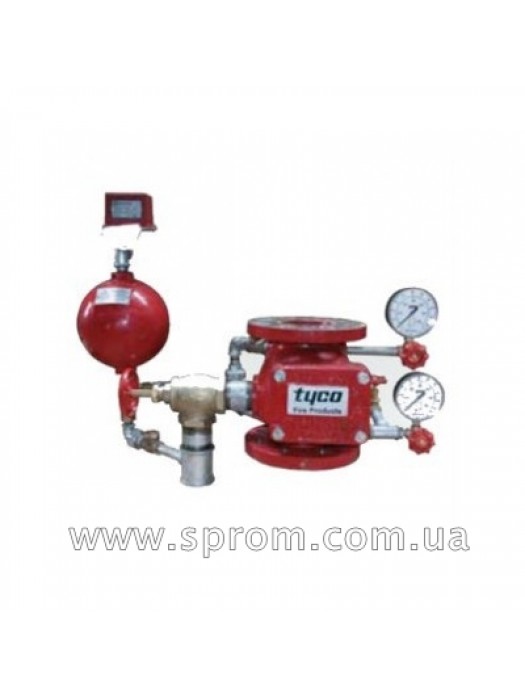

Водосигнальний клапан AV-1

Клапан водосигнальний моделі AV-1 (стара назва - F200) являє собою збірну конструкцію, що складається з стикувального кільця, заслінки з гумовою оболонкою і корпусу. Клапан призначений для використання в спринклерних установках пожежогасіння з заповненим водою трубопроводом.

Номінальні розміри клапана: Ду 65 мм (2½"), 100 мм (4"), 150 мм (6") или 200 мм (8").

Дана модель клапана призначена для автоматичного включення електричних і/або гідравлічних протипожежних пристроїв при наявності стабільного припливу води в систему, еквівалентного за обсягом витраті води, споживаної одним або декількома спринклерами. Клапан водосигнальний моделі AV-1 (F200), а також обв'язка до нього, розраховані на використання при мінімальному робочому тиску 1,4 бар і максимальному робочому тиску 20,7 бар. Він застосовується тільки в водозаповнених автоматичних установках пожежогасіння, тому мінімальна температура, при якій він може використовуватися, не повинна бути нижче 4 °С.

Корпус клапана виконано з чавуну, прокладка кришки люка - з поліхлоропренової гуми товщиною 1,6 мм, болти з шестигранними головками для кришки люка - зі сталі по ASTM A307. Зовнішня поверхня покрита червоною фарбою. Стикувальний кільце виконано з бронзи за стандартом ASTM В62 і запрессовано в корпус.

Принцип роботи
Коли установка пожежогасіння вперше заповнюється водою під тиском, вода тече в систему доти, поки тиск подачі води не зрівняється з тиском води в системі. У цей момент пружина закрутки закриває заслінку потоку. Після вирівнювання тисків водосигнальний клапан готовий до використання і клапан управління повинен бути відкритий. Після спрацьовування клапан AV-1 (F200) не потребує повторної установки в початкове положення. Однак якщо тривожну сигналізацію примусово відключали під час роботи, то сигнальний клапан управління повинен бути повторно відкритий після того, як установка пожежогасіння буде знову приведена в робочий стан.
